HXF-4带回收接管阻火呼吸阀工作原理，结构图片
HXF-4带回收接管阻火呼吸阀图文规格，参数介绍；产品满足国标标准，能满足各类工艺参数需要，使用维护便捷，产品种类规格齐全，科学用料，保养维护便捷，HXF-4带呼出接管阻火呼吸阀有铸钢式和不锈钢式可选，主体材料多样,可按实际工作压力，工作环境，工艺参数定做,以下为该产品的图文信息：
■参数概览
产品名称：HXF-4带回收接管阻火呼吸阀，带接管双向呼吸阀，氨水罐接管呼吸阀；
型号：HXF-4；
规格尺寸：DN25-DN300mm，1-12’；
工作温度：180℃；
主体材料：铸钢CS，不锈钢304/316L
压力范围：0.6-10MPa；
控制方式：自动工作;
产品供应商:上海浦蝶
连接方式：法兰式连接；
■产品安装：
HXF-4带回收接管阻火呼吸阀采用法兰安装，阀体上有呼出回收接管，安装在储罐顶端，具有防火防冻功能，可降低物料蒸发损耗，保证储罐压力平衡。对于立式罐通常该阀安装在罐顶中间顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近。当需要安装两个呼吸阀时，它们与罐顶中心应对称布置。若呼吸阀用在氮封罐上则氮气供气管的接管位置应远离该阀接口，并由罐顶部插入储罐内约200mm，这样氮气进罐后不直接排出达到氮封的目的。
■工作原理：
HXF-4带回收接管阻火呼吸阀由压力阀和真空阀两者组成，安装于储罐透气管上，能随储罐内气体正负压变化而自动启闭，使容器内外气压差保持在允许值范围内。它是维持储罐气压平衡，减少介质挥发的安全节能产品。呼吸阀良好地利用了储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。根据国家标准《石油化工企业设计防火规范》GB50160-92)中规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。QZF-89阻火呼吸阀是储罐安全设备，用来调节储罐内外压力平衡，降低油品损耗，保证储罐运行安全的。安装于油罐及化工原料的储罐上方。

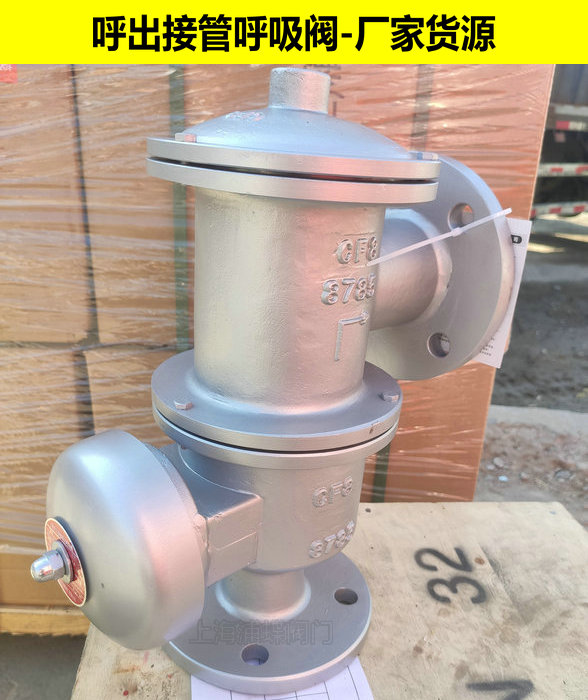

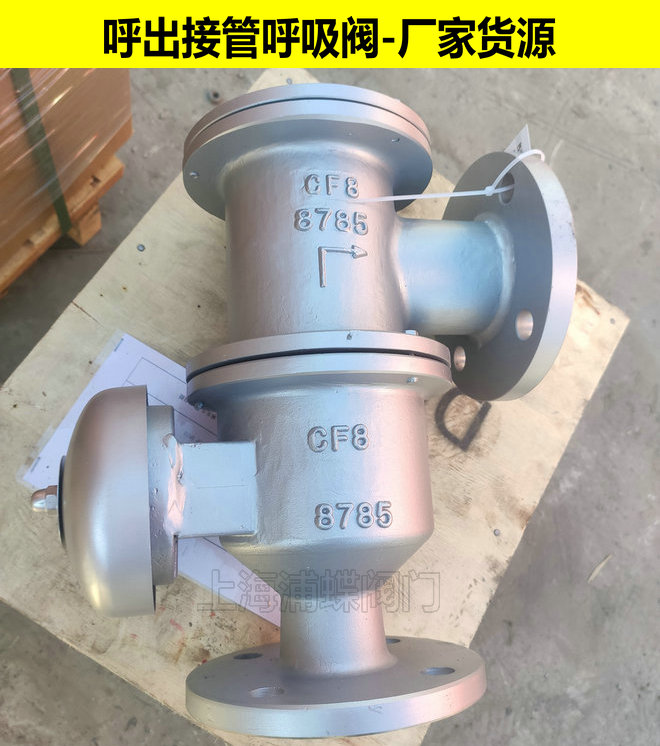

结构图片：
■产品工作压力：
A级正压：355Pa (36毫米水柱)；负压:-295Pa (30毫米水柱)
B级正压：980Pa (100毫米水柱)；负压：-295Pa (30毫米水柱)
C级正压：1765Pa (180毫米水柱)；负压:-295Pa (30毫米水柱)【压力可调】
■保养与维修：
HXF-4带回收接管阻火呼吸阀检查与保养周期为3-6个月，根据实际工况调整，检查一下项目：
1，检查压力阀盘和真空阀盘动作是否灵活，导杆阀环接触有无损伤。
2，重新安装压力阀盘时，要保证接触面严密，导杆升降灵活。
3，安装新的呼吸阀时，必须清除阀盘间的防震物，该阀一定要垂直安装。
4，每季度折开呼吸阀，擦干净阀杆与阀套间的污垢，以保证呼吸阀正常工作；
5，阻火型呼吸阀每半年应清除阻火盘通气孔的污渍，以确保阻火盘良好的阻火功能；
6，因天气潮湿风沙情况下，温度达到零度范围内，储油罐不可发油使用。应急时应先打开量油孔其它之类的供气产品，以保持储罐安全。
■产品包装：HXF-4带回收接管阻火呼吸阀采用耐磨防尘膜和固定式木箱包装，满足各种包装运输需求，包装材料不回收；
■产品系列：
上海浦蝶呼吸阀系列产品有：ZFQ-2防爆阻火呼吸阀，GFQ-2防爆呼吸阀，QZF-89阻火呼吸阀，QHXF-2000呼吸阀，HXF-2带双接管阻火呼吸阀，HXF-4带回收接管阻火呼吸阀，HXF-9带单接管单向呼吸阀，HXF-P真空泄压阀，排放式呼吸阀；
■售前，售后服务、订购及价格说明：
1:咨询订购产品应明确产品类别,型号,规格,材质种类,压力等级,技术要求,也可直接提供需求产品的图片给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限，产品标注的价格仅供参考，具体报价请咨询本公司销售人员,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通.
