带压力表蒸汽减压阀Y43H工作原理，型号图片
带压力表蒸汽减压阀Y43H产品满足工业及行业标准，适合多类工况需要，使用维护便捷，产品种类规格齐全，选材多样，安装调试精准，产品密封结实有效，款式新颖,防腐好，可按实际工作压力，工作环境，工艺参数定做,以下为该产品的图文信息：
阀门类型:蒸汽减压阀；
阀门型号:Y43H；
尺寸规格:DN15-800mm；
安装形式:法兰式；
压力等级:1.6-6.4MPa；
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品供应商:上海浦蝶；

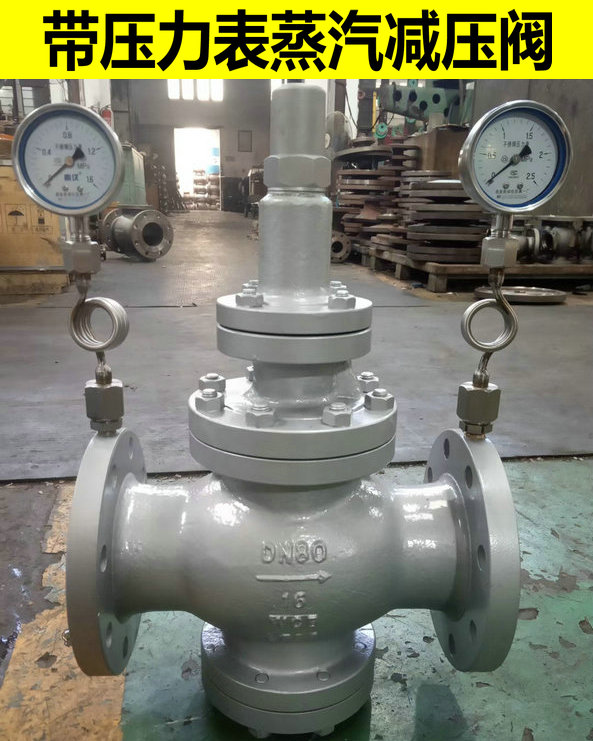

产品细节图片：
原理作用：
带压力表蒸汽减压阀Y43H是通过调节，将进口压力减至某需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。减压阀的作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压自调节。管道上如次减压不够可采取二次减压；减压系统通常需采取备用，防止因现用减压阀故障而破坏系统或下游设备。
结构图片：
带压力表蒸汽减压阀渗漏量应不大于大流量的0.5%；出口流量变化时，直接作用的出口压力偏差值不大于20%，先导式不大于10%；进口压力变化时，直接作用式的出口压力偏差值不大于10%，先导式不大于5%；通常减压阀的阀后压力P2与阀前压力P1之差必须≥0.2Mpa。
直接作用减压阀：利用出口压力变化，直接控制阀瓣运动的减压阀。
先导式减压阀：由主阀和导阀组成，出口压力的变化通过放大来控制主阀动作的减压阀。
薄膜式减压阀：采用膜片作为敏感原件来带动阀瓣运动的减压阀。
活塞式减压阀：采用活塞作为敏感原件来带动阀瓣运动的减压阀。
性能特点：
带压力表蒸汽减压阀Y43H由主阀和导阀两部分组成；主阀主要由阀座、主阀盘、活塞、弹簧等零件组成，导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
售后订购及报价：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限，产品标注的价格仅供参考，具体报价请咨询本公司销售人员,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通.
带压力表蒸汽减压阀Y43H 上海浦蝶品牌 |
