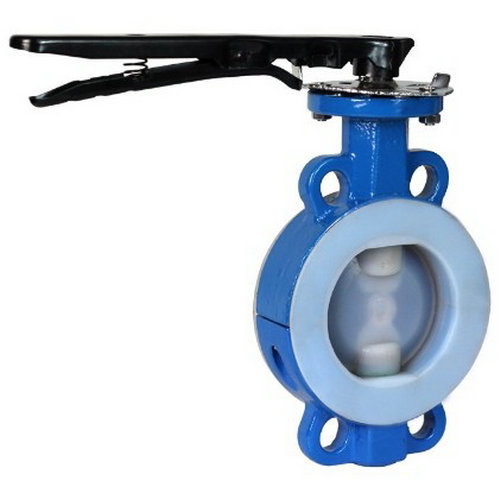

  产品名称: 全新D71F【对夹衬氟蝶阀】优惠出售
  产品型号: D71F


  咨询电话:021-34556225/3 13816688312 陈先生,林先生,赖先生,李小姐
 相关产品
 全新D41F、D341F【法兰衬氟蝶阀】厂家出售
 全新D71F【对夹衬氟蝶阀】优惠出售


全新D71F【对夹衬氟蝶阀】优惠出售-上海浦蝶阀门有限公司
产品型号:D71F46

产品口径:DN40~1200
产品压力:0.6MPa~1.6MPa
产品材质:铸铁、铸钢等



1.【对夹衬氟蝶阀】用途及特点

蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。
蝶阀在管路中除了起节断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小。

2..【对夹衬氟蝶阀】分类

1.其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀,采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
2.由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。

3.【对夹衬氟蝶阀】结构特点
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏;
a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体的槽内;
3.采用可调弹性弹子定位。定位准确,结构简单。

4.【对夹衬氟蝶阀】设计规范
遵循GB 12238,API609,MSS SP-68标准。

5.【对夹衬氟蝶阀】驱动方式
手动、蜗轮传动、气动、电动。

6.【对夹衬氟蝶阀】技术规范

设计标准

GB12238

结构长度

GB12221

法兰标准

JB/T79-94

GB9113.1-26

检验试验

GB/T13927

驱动方式

蜗轮、手动、电动、气动

7.【对夹衬氟蝶阀】基本型号


D71F/P 半衬




D371F/P 半衬

D71F3 全衬里

D371F3 全衬里

D71F4 全衬里

DA71F4 全衬里

D71F46 全衬里

DA71F46 全衬里


D671F/P 半衬


D971F/P 半衬

D671F3 全衬里

D971F3 全衬里

D671F4 全衬里

D971F4 全衬里

D671F46 全衬里

D971F46 全衬里

8.【对夹衬氟蝶阀】主要零部件材料表

零件名称

材料

上下阀体

铸铁、铸钢、不锈钢、衬 F46 、 F3

阀座

铸钢

带杆蝶板

铸钢、不锈钢、衬 F46 、 F3

填料

F4

衬垫

硅橡胶

蜗轮手柄

球墨铸铁

9.【对夹衬氟蝶阀】尺寸及重量
公称通径 PN1.0(MPa) 主要外形尺寸和连接尺寸 (mm) PN1.6(MPa) 重量 DN L D D 1 D 2 f Z-φd H 2 H 1 D D1 Z-φd kg 40 33 145 110 85 3 4-φ18 270 80 145 110 4-φ18 4 50 43 160 125 100 3 4-φ18 280 85 160 125 4-φ18 5 65 46 180 145 120 3 4-φ18 290 93 180 145 4-φ18 7 80 46 195 160 140 3 4-φ18 310 100 195 160 8-φ18 9 100 52 215 180 155 3 8-φ18 340 110 215 180 8-φ18 13 125 56 245 210 185 3 8-φ18 355 120 245 210 8-φ18 15 150 56 280 240 210 3.5 8-φ23 380 160 280 240 8-φ23 24 200 60 335 295 265 3.5 8-φ23 430 245 335 295 12-φ23 38 250 68 390 350 320 4 12-φ23 450 260 405 355 12-φ26 60 300 78 440 400 370 4 12-φ23 480 300 460 410 12-φ26 70 350 78 500 460 420 4 16-φ23 600 320 520 470 16-φ26 80 400 102 565 515 475 4.5 16-φ25 630 330 580 525 16-φ30 120 450 114 615 565 525 4.5 20-φ25 655 380 640 585 20-φ30 165 500 127 670 620 580 5 20-φ25 680 390 715 650 20-φ33 205 600 154 780 725 690 5 20-φ30 730 450 840 770 20-φ36 250 700 165 895 840 800 5 24-φ30 790 480 910 840 24-φ36 320 800 190 1010 950 905 5 24-φ34 880 580 1020 950 24-φ39 395 900 203 1110 1050 1005 5 28-φ34 930 625 1120 1050 28-φ39 450 1000 216 1220 1160 1115 6 28-φ34 1000 660 1255 1170 28-φ42 600 1200 254 1450 1380 1325 6 32-φ41 1300 780 1485 1390 32-φ48 825
尺寸及重量
公称通径 标准值 参考值 DN(mm) NPS(inch) L D D1 D2 f b Z-Φd W Do H WT(Kg) PN1.0MPa 40 11/2 106 145 110 85 3 18 4-Φ18 160 140 10 50 2 108 160 125 100 3 20 4-Φ18 200 160 12 65 11/2 112 180 145 120 3 20 4-Φ18 250 165 14 80 3 114 195 160 135 3 22 4-Φ18 250 170 16 100 4 127 215 180 155 3 22 8-Φ18 300 180 18 125 5 140 245 210 185 3 24 8-Φ18 300 275 20 150 6 140 280 240 210 3 24 8-Φ23 200 295 38 200 8 152 335 295 265 3 26 8-Φ23 200 320 74 250 10 250 390 350 320 3 28 12-Φ23 240 385 105 300 12 270 440 400 368 3 28 12-Φ23 240 390 142 350 14 290 500 460 428 4 30 16-Φ23 240 460 179 400 16 310 565 515 482 4 32 16-Φ25 280 510 220 450 18 330 615 565 532 4 32 , ,20-Φ25 280 540 268 500 20 350 380 620 585 4 34 20-Φ25 320 570 378 600 24 390 780 725 685 4 36 20-Φ30 320 660 608 700 28 430 895 840 800 5 40 24-Φ30 360 710 1050 800 32 470 1010 950 905 5 44 24-Φ34 360 780 1320 900 36 510 1110 1050 1005 5 46 28-Φ34 380 885 1795 1000 40 550 1220 1160 1115 5 50 28-Φ34 400 990 1900 PN1.6MPa 40 11/2 106 145 110 85 3 18 4-Φ18 200 140 10 50 2 108 160 125 100 3 20 4-Φ48 200 160 12 65 11/2 112 180 145 120 3 20 4-Φ18 250 165 13 80 3 114 195 160 135 3 22 8-Φ18 250 170 14 100 4 127 215 180 155 3 24 8-Φ18 300 180 16 125 5 140 245 210 185 3 26 8-Φ18 300 275 18 150 6 140 280 240 210 3 28 8-Φ23 200 295 42 200 8 152 335 295 265 3 30 12-Φ23 200 320 78 250 10 250 405 355 320 3 32 12-Φ25 240 385 120 300 12 270 460 410 375 4 34 12-Φ25 240 390 145 350 14 290 520 470 435 4 38 16-Φ25 240 460 202 400 16 310 580 525 485 4 40 16-Φ30 280 510 235 450 18 330 640 585 545 4 44 20-Φ30 280 540 368 500 20 350 705 650 608 4 46 20-Φ34 320 570 420 600 24 390 840 770 718 5 54 24-Φ41 320 660 750 700 28 430 910 840 788 5 54 24-Φ41 360 710 1028 800 32 470 1020 950 898 5 54 24-Φ41 380 780 1690 900 36 510 1120 1050 998 5 54 28-Φ41 400 885 1815 1000 40 550 1255 1170 1110 5 60 28-Φ48 500 990 2050

全新D71F【对夹衬氟蝶阀】优惠出售【价格】【更多参数和供应信息请来电详询】
