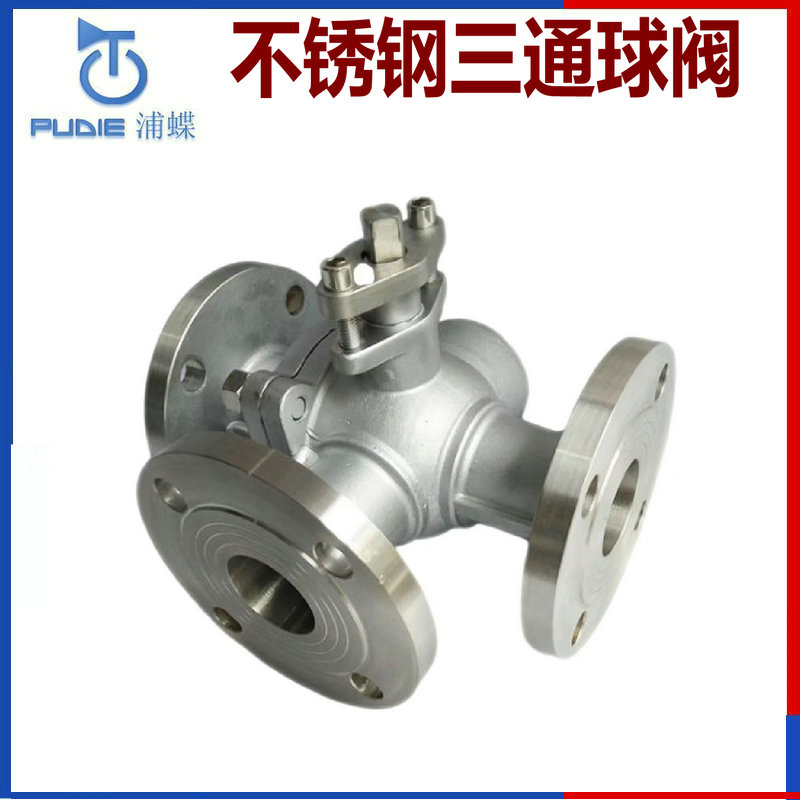

  产品名称: 【法兰三通球阀】上海浦蝶三通球阀系列产品
  产品型号: Q44F、Q45F


  咨询电话:021-34556223 51877939 陈先生,林先生,赖先生,李小姐
 相关产品
 【电动三通球阀】上海浦蝶三通球阀系列产品
 【不锈钢三通球阀】上海浦蝶三通球阀系列产品
 【法兰三通球阀】上海浦蝶三通球阀系列产品


【法兰三通球阀】-上海浦蝶阀门有限公司
产品型号:Q45F、Q44F
产品口径:DN15-200
产品压力:1.0-4.0Mpa
产品材质:铸铁、铸钢、不锈钢等

一、【法兰三通球阀】结构及特性
SFAQ、SFGQ系列三通球阀采用四面阀座、一体化结构。适用
于液体、气体、粉体等介质的汇合、分流及分配。其操作省力,维修方便。适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。其特点是:
1.阀门按流通形式分为“L型”(3位2通)、“T型”(3位2通)两种类型。其中“L型”可实现对介质流向进行如‘图A’的两种切换功能;“T型”可实现对介质的分流或混流,如‘图B’的四种切换功能。可按工况要求选择其中一种。
2.阀座采用PTFE材料,阀门的启团力小,开关轻便。
3.阀门采用三体结构,拆装方便,便于现场维修、更换、其流道通畅,流体阻力小。
4.具有防静电结构,下装式阀杆及填料结构设计,防止阀杆脱落,体积小节约安装空间。



二、【法兰三通球阀】性能及设计规范:
1、压力等级:PN1.6、2.5、4.0、6.4、(Mpa);ANSI 150、300磅级
2、公称通径:DN15-200;1/2”-8”
3、适用温度:-29-150℃
4、适用介质:碳钢:适用水  蒸气  油品等介质
5、连结方式:法兰连结按:JB、GB、HG、SH及ANSI B16.5、JIS、DIN等标准;
焊接端按:GB12224及ANSI  B  16.25;螺纹连结按:GB7306及NPT



三、【法兰三通球阀】压力测试:验收标准按JB/T9092及API 598

性能规范

型号
公称
压力
试验压力MPa
适用介质
工作
温度
强度(水)
MPa
密封(水)
空气(MPa)
低压密封
(MPa)
Q45F-16P(R)
1.6
2.4
1.8
0.6
NITRCACID
≤150
硝酸类
Q45F-25P(R)
2.5
3.8
2.8
0.6
NITRCACID
≤150
硝酸类
Q45F-40P(R)
4.0
6.0
4.4
0.6
NITRCACID
≤150
硝酸类
主要零件材料
零件名称
材料
Q45F-16C
-25p
-40R
Q45F-16C
-25P
-40R
阀体
铬镍钛钢
铬镍钼钛钢
球体
阀杆
密封圈
聚四乙烯
扳手
铸钢
主要外形尺寸和连接尺寸(MM)
型号
公称通径DN
尺寸(MM)
L
D
D1
H
z-ød
Q44F-16C/P

Q45F-16R/L
15
140
95
65
103
14-4
20
160
105
75
112
14-4
25
180
115
85
123
14-4
32
200
135
100
144
18-4
40
220
145
110
152
18-4
50
240
160
125
182
18-4
65
260
180
145
193
18-4
80
280
195
160
217
18-8
100
320
215
180
245
18-8
125
360
245
210
282
18-8
150
440
280
240
319
23-8
Q44F-25C/P

Q45F-25R/L
15
115
95
65
14-4
20
145
105
75
14-4
25
160
115
85
14-4
32
200
135
100
18-4
40
220
145
110
18-4
50
240
160
125
18-4
65
260
180
145
18-8
80
280
195
160
18-8
100
320
230
190
23-8
125
360
270
220
25-8
150
440
300
250
25-8

【法兰三通球阀】【价格】【更多参数和供应信息请来电详询】
