  产品名称: 【水用减压阀】Y42X图文参数资料
  产品型号: Y42X


  咨询电话:021-34556223 51877939 陈先生,林先生,赖先生,李小姐
 相关产品
 【水用减压阀】Y42X图文参数资料
 水管道减压阀Y42X-16C

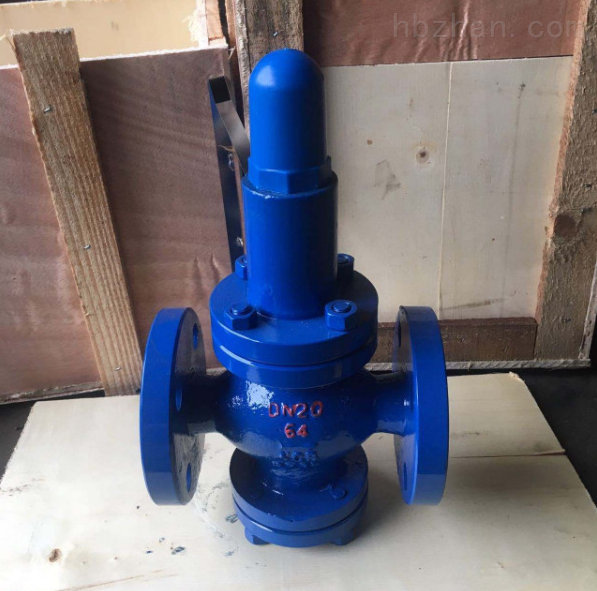

【水用减压阀】Y42X图文参数资料

水用减压阀Y42X适用于工作温度0-80℃的水、空气和非腐蚀液体管路上。本减压阀通过自动调节阀瓣开度,实现对管道介质减压稳压的作用,保护阀后设备的正常运行。

1.【水用减压阀】参数

公称压力(Mpa)

1.0

1.6

2.5

壳体试验压力(Mpa)*

1.5

2.4

3.75

密封试验压力(Mpa)

1.0

1.6

2.5

最高进口压力(Mpa)

1.0

1.6

2.5

出口压力范围(Mpa)

0.2-0.8

0.2-1.0

0.4-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

0

工作温度

0℃-80℃

壳体试验不包括膜片、阀盖

2.【水用减压阀】材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn


3.【水用减压阀】系数:(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500


4.【水用减压阀】尺寸(PN1.0-2.5) 单位:mm

公称通径DN

外 形 尺 寸

L

H

Hl

15

160

225

90

20

160

265

98

25

180

265

110

32

200

265

110

40

220

320

125

50

250

320

125

65

280

325

130

80

310

385

160

100

350

385

170

125

400

430

200

150

450

430

210

200

500

560

240

250

650

690

290

300

800

800

335

350

850

880

375

400

900

980

405

450

900

1100

455

500

950

1130

465

【水用减压阀】Y42X图文参数资料
