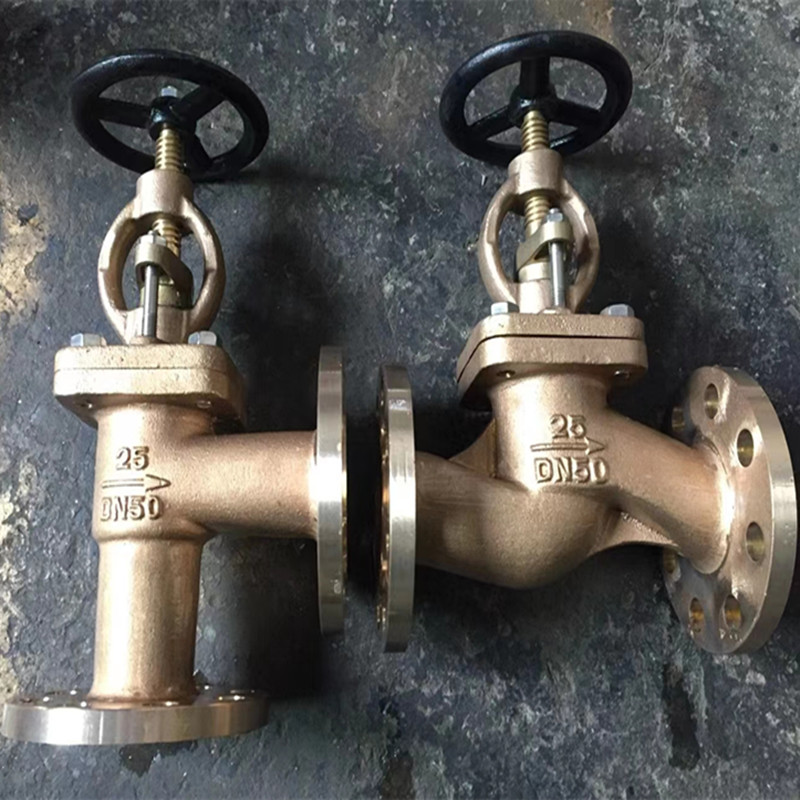

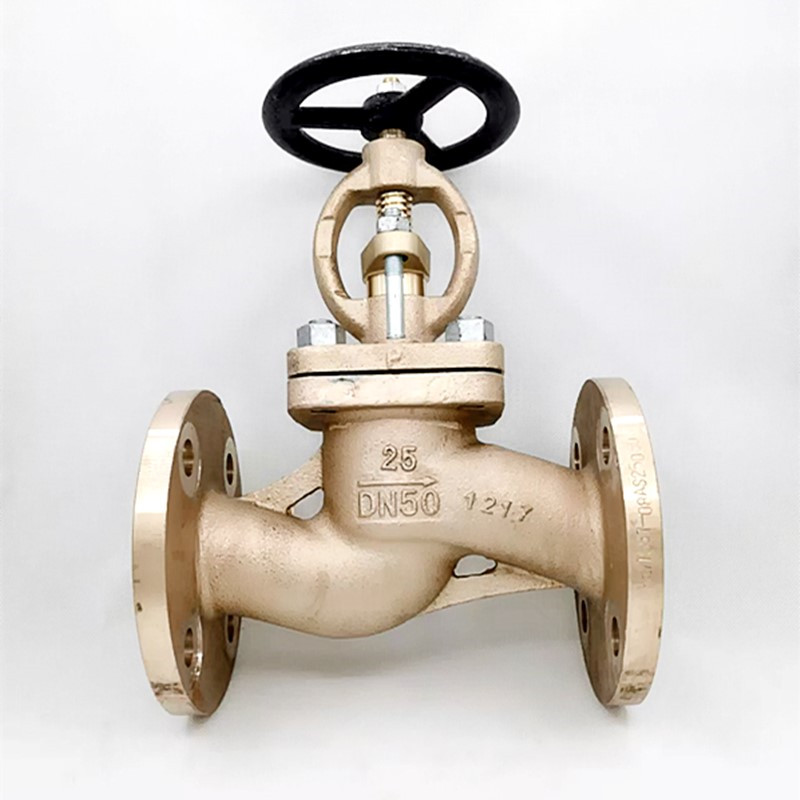

	产品名称：	【船用法兰青铜截止阀】GB/T587-1993
	产品型号：	GB/T587-1993


	咨询电话：021-34556223,34556225 销售部

相关产品

【船用法兰铸钢截止阀】GB/T584-1999

【船用铸钢法兰直通截止阀】JIS F7319 10K

【船用法兰铸铁截止阀】GB/T590-1993

【船用低压外螺纹青铜截止阀】GB1951-1984

【船用法兰青铜截止阀】GB/T587-1993-上海浦蝶阀门有限公司

GB/T587-1993船用法兰青铜截止阀性能规范 Technical Data

公称压力 Nominal Pressure(MPa)	公称通径 Nominal Diameter(am)	适用介质 Applicable Medium
0.6	15～150	海水、淡水、滑油、燃油和 t≤250℃蒸汽 Sea water, Fresh water, Lubricanting oil, Fuel oil, t≤250℃ steam.
1.0	65～150
1.6	65～150
2.5	15～125

GB/T587-1993船用法兰青铜截止阀主要零部件材质 Materials of Main Parts

零件名称 Parts Name	材料 Material
零件名称 Parts Name	名称 Name	牌号 Marks
阀体、阀盖、阀盘 Body/Cover/Disc	铸锡青铜 Cast Tin Bronze	ZCuSn10Zn2, ZCuSn5Pb5Zn5
阀杆 Stem	铝青铜 Aluminum Bronze	CuA19Mn2

PN1.0、1.6、2.5MPa的A型、B型基本尺寸 Dimensions

公称压力 PN (MPa)	公称通径 DN (mm)	结构尺寸 Structure Dimension					壁厚 Thickness	法兰 Flange					螺栓 Bolt		手轮 Hand wheel		升程 Lift Range m	参考重量 Weight(kg)
		L		H≈		H1		法兰 Flange					螺栓 Bolt		手轮 Hand wheel			参考重量 Weight(kg)
		A型	B型	A型	B型	B型		D	D1	D2	d0	b	n个	Th	Do	S		A型	B型
1.0	65	290	115	309	275	115	6	155	123	104	15	14	6	M14	140	12	17	14.6	12.6
	80	310	125	345	298	125	6	170	138	118	15	14	8	M14	160	14	20	18.9	17.1
	100	350	150	374	325	135	6	190	158	138	15	14	8	M14	180	14	25	28.1	23.2
	125	400	175	426	372	155	7	215	183	164	15	14	10	M14	200	17	32	38.0	35.2
	150	480	180	487	415	160	7	240	208	190	15	14	12	M14	200	17	38	55.8	47.9
1.6	125	400	175	465	405	155	7	225	187	168	17	17	10	M16	250	22	32	53.3	45.1
1.6	150	480	180	524	457	160	8	255	217	196	17	19	12	M16	280	24	38	62.6	58.3
2.5	20	150	75	217	203	75	5	95	68	48	13	12	4	M12	80	8	7	4.6	4.4
	25	160	80	217	203	80	5	105	73	56	13	13	4	M12	80	8	7	5.1	5.O
	32	180	85	236	216	85	5	115	83	64	15	13	6	M14	100	9	9	6.3	6.3
	40	200	90	260	236	90	5	125	93	74	15	14	6	M14	120	11	11	8.5	7.7
	50	230	95	288	258	95	6	135	103	84	15	14	6	M14	140	12	14	10.9	10.3
	65	290	115	334	301	115	7	170	132	110	17	17	8	M16	160	14	17	17.9	15.9
	80	310	125	362	321	125	7	185	147	126	17	19	8	M16	200	17	20	25.4	23.5
	100	350	150	427	378	135	8	205	167	146	17	19	10	M16	250	22	25	37.6	32.8
	125	400	175	493	433	155	9	240	196	172	21	21	10	M20	280	24	32	65.4	52.6

PN0.6、1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions

公称压力 PN (MPa)	公称通径 DN (mm)	结构尺寸 Structure Dimension					壁厚 Thickness	法兰 Flange					螺栓 Bolt		手轮 Hand wheel		升程 Lift Range m	参考重量 Weight(kg)
		L		H≈		H1		法兰 Flange					螺栓 Bolt		手轮 Hand wheel			参考重量 Weight(kg)
		AS型	BS型	AS型	BS型	BS型		D	D1	D2	d0	b	n个	Th	Do	S		AS型	BS型
0.6	15	130	90	217	203	90	4	80	55	40	11	12	4	M10	80	8	7	3.9	3.8
	20	150	95	217	203	95	4	90	65	, 5, , 0	11	12	4	M10	80	8	7	4.4	4.3
	25	160	100	217	203	100	4	100	75	60	11	14	4	M10	80	8	7	4.8	4.9
	32	180	105	236	216	105	5	120	90	70	14	15	4	M12	100	9	9	6.7	6.5
	40	200	115	260	236	115	5	130	100	80	14	16	4	M12	120	11	11	8	8.2
	50	230	125	288	258	125	5	140	110	90	14	17	4	M12	140	12	14	11.5	12.5
	65	290	145	310	275	145	6	160	130	110	14	17	4	M12	140	12	17	15.2	13.8
	80	310	155	345	298	155	6	190	150	128	18	19	4	M16	160	14	20	22	21.2
	100	350	175	374	325	175	6	210	170	148	18	20	4	M16	180	14	25	32.1	27.8
	125	400	200	426	366	200	7	240	200	178	18	20	8	M16	200	17	32	43.2	41.5
	150	480	225	487	415	225	7	265	225	202	18	20	8	M16	200	17	38	63.1	57.8
1.6	65	290	145	334	301	145	6	185	145	122	18	17	4	M16	160	14	19	20.5	19.2
	80	310	155	366	321	155	6	200	160	133	18	19	8	M16	200	17	20	28.3	27.2
	100	350	175	427	378	175	6	220	180	158	18	20	8	M16	250	22	25	45.3	39.5
	125	400	200	465	405	200	7	250	210	184	18	22	8	M16	250	22	32	57	51.3
	150	480	225	524	457	225	8	285	240	212	22	22	8	M20	280	24	38	69	68.9
2.5	15	130	90	217	203	90	5	95	65	47	14	12	4	M12	80	8	7	5.3	5
	20	150	95	217	203	95	5	105	75	58	14	12	4	M12	80	8	7	5.8	5.5
	25	160	100	217	203	100	5	115	85	68	14	14	4	M12	80	8	7	6.1	6.4
	32	180	105	236	216	105	5	140	100	78	18	15	4	M16	100	9	9	8.6	8.4
	40	200	115	260	236	115	5	150	110	88	18	16	4	M16	120	11	11	10.6	11.2
	50	230	125	288	258	125	6	165	125	102	18	17	4	M16	140	12	14	14.2	14
	65	290	145	334	301	145	7	185	145	122	18	17	8	M16	160	14	19	20.7	19.4
	80	310	155	362	321	155	7	200	160	133	18	19	8	M16	200	17	20	28.5	27.4
	100	350	175	427	378	175	8	235	190	158	22	20	8	M20	250	22	25	45 8	40
	125	400	200	493	433	200	9	270	220	184	26	26	8	M24	280	24	32	75 5	61.6
