气动球阀,不锈钢气动球阀Q641F-16P
阀门类型：气动球阀
阀门型号：Q641
尺寸规格：DN15-300mm
安装形式：法兰式，螺纹
压力等级：1.0-6.4MPa
主体材质：铸钢WCB，碳钢CS，不锈钢304，316等；
产品铭牌：浦蝶 简介 不锈钢气动球阀Q641F-16P采用弹性密封圈结构设计，介质压力较小时，密封圈与球体的接触面积较小，故有较大的密封双压，确保可靠密封。 介质压力较大时，密封圈与球体接触面积增大，故密封圈能承受较大的介质推力而不会损坏。通过配置不同的控制附件，可实现遥控及调节功能。 产品型号/技术参数 | 阀类 | 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力（MPa） | 阀体材料 | | 球阀 | 6-气动
6s-气动带手动 | 法兰式 | 浮动球直通 | F-氟塑料
H-合金钢
PPL | 1.6
2.5
4.0
6.4 | 按表内阀体
材料代号 | | 公称通径DN(mm) | 15-250 | | 材料\材料代号 | C | P | R | 主
要
零
件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 球板 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | | 密封圈 | 增强聚四氟乙烯 对位聚笨 | | 填料 | 聚四氟乙烯 柔性石墨 | 适
用
工
况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | | 适用温度 | -28℃～300℃ | | 控制型式 | 双作用/单作用 | | 作用型式 | 切断/调节 | | 输入信号 | 电信号：0～10mA、-4～10mA 气信号20～100kPa | | 回信电压 | AC220V/DC24V | | 工作介质 | 净化压缩压气 | | 执行器 | 型号 | GT系列、HY系列、AW系列、ZSH系列 | | 气源压力 | 0.4～0.7MPa |

不锈钢气动球阀Q641F-16P安装尺寸表 | 公称通径DN(mm) | 尺 寸(mm) | 执行器型号 | | 1.6MPa | 2.5MPa | H | 4.0MPa | | L | D | D1 | B | Z-D | L | D | D1 | B | Z-D | L | D | D1 | B | Z-D | H | | 15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 200 | 130 | 95 | 65 | 16 | 4-14 | 200 | 可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参
选具体选用根据实
际要求) | | 20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 204 | 150 | 105 | 75 | 16 | 4-14 | 204 | | 25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 215 | 160 | 115 | 85 | 16 | 4-14 | 210 | | 32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 240 | 180 | 135 | 1 00 | 18 | 4-18 | 240 | | 40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 264 | 200 | 145 | 110 | 18 | 4-18 | 264 | | 50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 274 | 230 | 160 | 125 | 20 | 4-18 | 360 | | 65 | 22 2 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 379 | 290 | 180 | 145 | 22 | 8-18 | 390 | | 80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 389 | 310 | 195 | 160 | 22 | 8-18 | 450 | | 100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 416 | 350 | 230 | 190 | 24 | 8-23 | 480 | | 125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 542 | 400 | 270 | 220 | 28 | 8-25 | 650 | | 150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 572 | 480 | 300 | 250 | 30 | 8-25 | 670 | | 200 | 457 | 335 | 295 | 26 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 600 | 375 | 320 | 38 | 12-30 | 720 |
不锈钢气动球阀Q641F-16P构成：

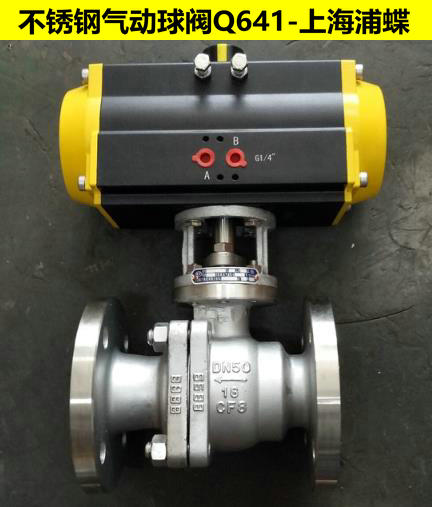

不锈钢气动球阀Q641F-16P产品图册：
售后订购：
1：咨询订购产品需提供产品类别，型号，规格，材质种类，压力等级，技术要求，也可提供产品的旧图给客服人员，以便准确获取报价及供货周期；
2：浦蝶公司销售产品均实行产品质量三包，质保期内包退、包换、保修；
3：产品参数、尺寸、图片仅供用户选型参考，如有特殊需求请及时提出，所有产品报价有效期为1个月（报价日起算），请及时确认沟通。 |
