  产品名称: 气动伸缩蝶阀,SD643H气动伸缩蝶阀
  产品型号: SD643H


  咨询电话:021-34556223,34556225 销售部
 相关产品
 气动塑料蝶阀,气动UPVC塑料蝶阀
 【气动三偏心蝶阀】
 【气动塑料蝶阀】
 【气动法兰橡胶蝶阀】


气动伸缩蝶阀,SD643H气动伸缩蝶阀

阀门类型:气动伸缩蝶阀
阀门型号:SD643H
尺寸规格:DN50-1000mm
安装形式:法兰式
压力等级:1.0-2.5MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等;
产品铭牌:浦蝶

应用范围
气动伸缩蝶阀,SD643H气动伸缩蝶阀具有一定范围内可轴向伸缩,也能在一定的角度范围内克服管道对接不同轴而产生的偏移,能极大的方便阀门管道的安装与拆卸。适用在食品、饮料、医药纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
气动伸缩蝶阀,SD643H气动伸缩蝶阀标准:
法兰连接尺寸 GB4216.4-84;GB9115.8-8
结构长度GB12221-89
压力试验GB/T13927-92;ZBJ16006-90

气动伸缩蝶阀,SD643H气动伸缩蝶阀技术参数

公称通经DN(mm)
50~1000
50~1000
公称压力PN(MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
软密封
X:-40℃~90℃;XF:-20℃~200℃
硬密封
碳钢:-29℃~425℃不锈钢-40℃~650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

零件材质

零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
橡胶、聚四氟、聚内脂、不锈钢
阀杆
2Cr13、不锈钢、铬钼钢
伸缩管
铸铁、铸钢、不锈钢、铬钼钢
填料
柔性石墨

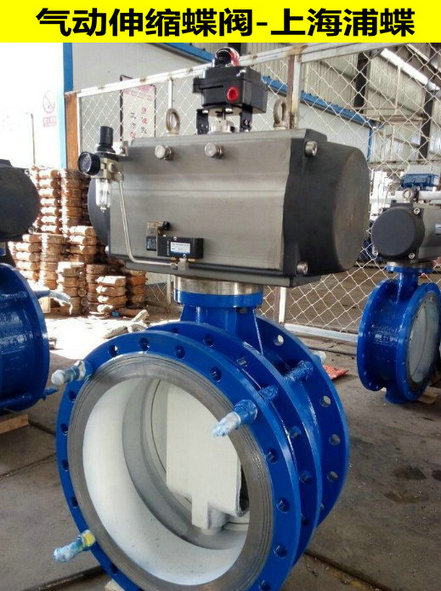

气动伸缩蝶阀,SD643H气动伸缩蝶阀图片:

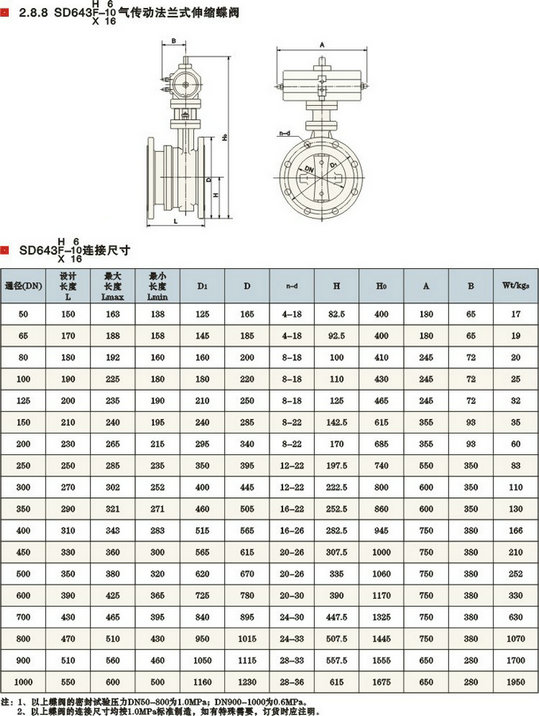

气动伸缩蝶阀,SD643H气动伸缩蝶阀图册尺寸:

售后订购(021-34556223):
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期;
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退、包换、保修;
3:产品参数、尺寸、图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月(报价日起算),请及时确认沟通。
