各种阀门图例图标汇总
阀门图例图标在设计、施工、存档中有着广泛的应用，是重要的参考资料，阀门图例图标应以图样表示，不得以文字代替绘图，如必须对某部分进行说明时，说明文字应通俗易懂、简明清晰，有关全工程项目的问题应在首页说明，局部问题应注写在本张图纸内，如阀门有介质流向、压力高低端的也应在阀门图例图标直观体现，这是最基本的要求，我国常用的各种阀门图例图标汇总如下：

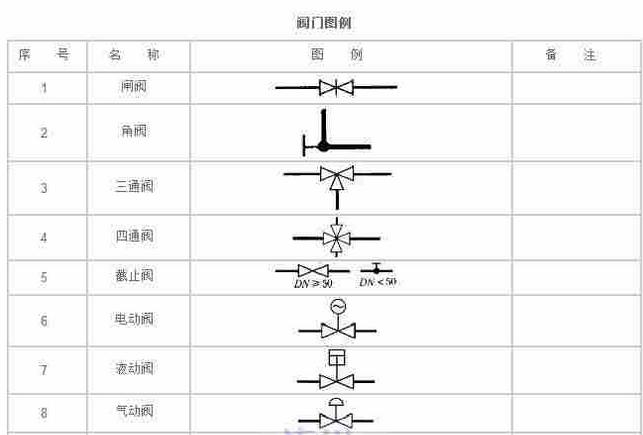

闸阀图例图标，角阀图例图标，三通阀图例图标，四通阀图例图标，截止阀图例图标，电动阀图例图标，液动阀图例图标，气动阀图例图标如下图：

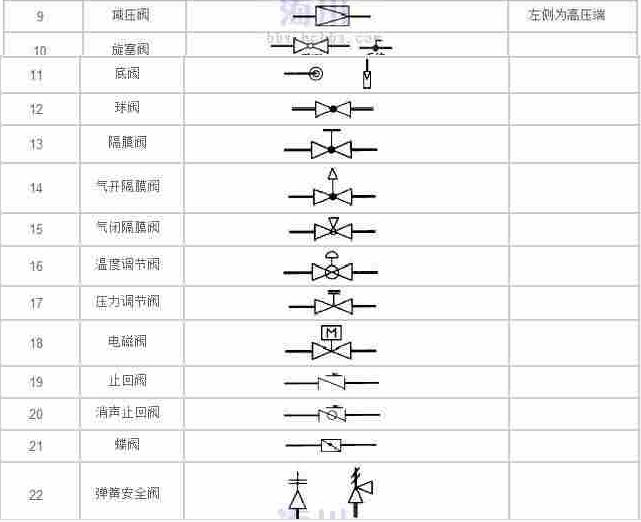

减压阀图例图标，旋塞阀图例图标，底阀图例图标，球阀图例图标，隔膜阀图例图标，气开隔膜阀图例图标，气闭隔膜阀图例图标，温度调节阀图例图标，压力调节阀图例图标，电磁阀图例图标，止回阀图例图标，消声（静音）止回阀图例图标，蝶阀图例图标，弹簧安全阀图例图标如下图：
各种阀门图例图标汇总
