介绍气动衬氟蝶阀工作原理示意图（单/双作用）
气动衬氟蝶阀工作原理图，气动衬氟蝶阀原理图，单作用气动蝶阀原理图，双作用气动蝶阀原理图，气动衬氟蝶阀结构图。
气动衬氟蝶阀广泛应用于化工、水处理等领域中，该阀门集中了蝶阀、衬氟、气动阀门的多重优点，成本实惠，安装方便，操作简易，是化工管道理想的阀门之一。气动衬氟蝶阀整体结构由阀体、蝶板、阀座、阀杆、执行机构等组成(如图1所示)。蝶板以阀杆为轴线旋转，蝶板旋转角度由气动执行机构驱动，把气源输入信号变换成阀杆的转动，带动蝶板在阀体内转动，即蝶板转动到与输入信号相对应的位置，也可以实现蝶阀全开全闭状态。

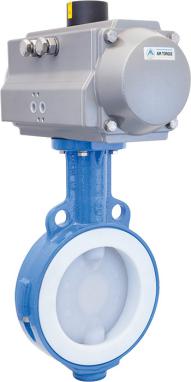

（气动衬氟蝶阀实体图）

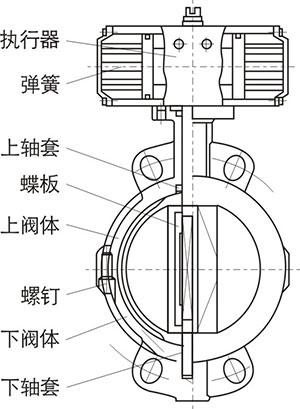

图1气动衬氟蝶阀结构图
气动衬氟蝶阀采用新型气动执行器，大口径规格的采用拔叉式气动执行器，结构合理，输出扭矩大，有双作用式和单作用式(弹簧复位)。

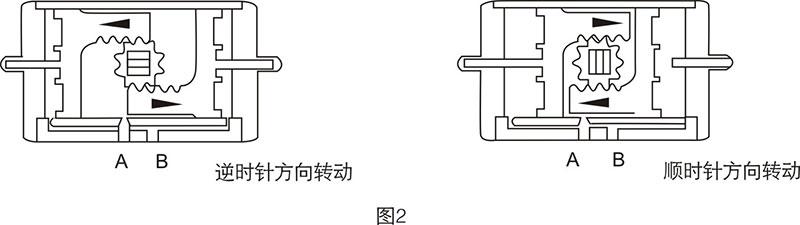

双作用气动衬氟蝶阀(图2)的工作原理图是：当压缩空气从A口进入两活塞之间中腔时，使左右活塞方向相反运动，输出轴逆时针方向转动，两活塞侧面空气由B口排出；反之，当压缩空气从B口进入，使左右活塞向中心运动，输出轴顺时针方向转动，空气由A口排出。

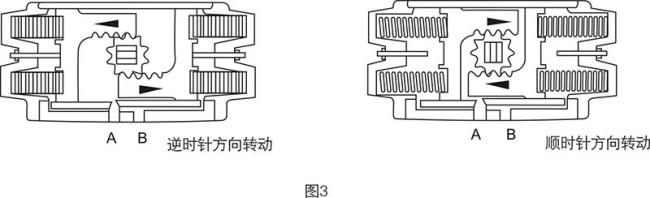

单作用气动衬氟蝶阀(图3)的工作原理：当需要逆时针方向转动时，压缩空气从A口输入，使左右活塞向相反方向运动，输出轴逆时针方向转动，两活塞侧面空气由B口排出；失气或失电时，由于弹簧的作用使两活塞向中心移动，输出轴顺时针方向转动，空气由A口排出。
浦蝶生产的气动衬氟蝶阀产品质量稳定，综合性价比高，售前、售后服务周到，拥有多条气动衬氟蝶阀生产线，可按用户指定标准定制，供货量大且及时，欢迎广大用户来电咨询。
