三偏心蝶阀,三偏心密封蝶阀
阀门类型:三偏心蝶阀
阀门型号:D343H/Y,D373H/Y
尺寸规格:DN50-1400mm
安装形式:法兰式,对夹式
压力等级:1.0-2.5MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品铭牌:浦蝶
工作原理
三偏心蝶阀,三偏心密封蝶阀除阀杆和阀板有两个偏心外，阀板和阀座的密封面呈斜圆台形（这是所谓三偏心的第三个偏心）。阀门关闭时阀板由于偏心的缘故往前推，阀板和阀座在关闭过程中不产生摩擦，阀板直接压在阀座上，这样就保证了阀门的使用寿命；另外，由于这种阀门的密封圈（不论装在阀座上或阀板上）具有一定的弹性，而且弹性圈内的凸台与弹性圈之间有少量的间隙可使弹性圈稍有位移；在阀门关闭时，受关闭力的作用，弹性体密封圈能自动移至受力最均匀的位置；再加上弹性圈的少量变形，使阀座处的密封圈均匀受力，达到最佳密封状态。被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心，就是密封副的形状不是正锥，而是斜锥。
三偏心蝶阀产品采用标准
|
结构形式 |
三偏心 |
|
设计依据 |
GB |
API |
|
驱动方式 |
手动、蜗轮蜗杆传动、手动、电动 |
|
设计标准 |
GB/T 12238 |
API609、MSS.SP-68 |
|
结构长度 |
GB/T12221 |
ASMEB16.10、API609、MSS.SP-6８ |
|
连接法兰 |
JB/T79 JB/T82、GN/T9115 |
ASME B16.5、ASME B16.47 |
|
试验和检验 |
JB/T 9092 |
API 1598 |
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造
三偏心蝶阀,三偏心密封蝶阀主要零件材料
|
序号
NO. |
材质 |
材质 |
序号
NO. |
零件名称 |
材质 |
|
1 |
阀体 |
WCB、CF8、CF8M、
CF8C、CF3、CF3M |
6 |
填料 |
柔性石墨 |
|
2 |
阀杆 |
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
7 |
填料压盖 |
WCB、CF8、CF8M |
|
3 |
蝶板组合件 |
WC+f4、WCB+不锈钢复合件
WCB+F6、CF8、CF8M |
8 |
支架 |
WCB、CF8、CF8M、CF3、CF3M |
|
4 |
轴套 |
Cu、PTFE+不锈钢 |
9 |
蜗轮蜗杆装置 |
|
|
5 |
填料垫 |
2Cr13 |
|
|
|
|
型号 |
D373H/Y,D343H/Y |
D373H/Y,D343H/Y |
D373H/Y,D343H/Y |
|
工作压力（MPa） |
1.6 |
|
适用温度（℃） |
≤425 |
≤200 |
|
适用介质 |
水、油或非腐蚀性介质 |
硝酸类介质 |
醋酸类介质 |
|
材料 |
阀体、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
|
阀杆 |
2Cr13 |
304 |
316L |
|
阀体密封面 |
堆焊507 |
－ |
－ |
|
蝶板密封面 |
304+柔性石墨 |
304+PTFE |
304+PTFE |
|
填料 |
柔性石墨 |
PTFE |
PTFE |

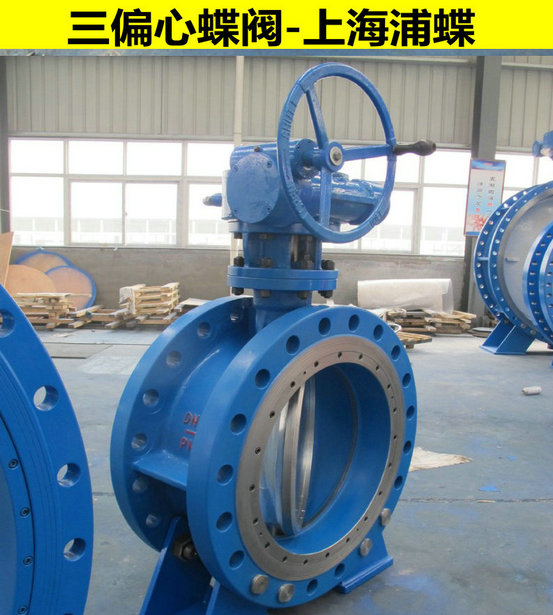

三偏心蝶阀,三偏心密封蝶阀图片:

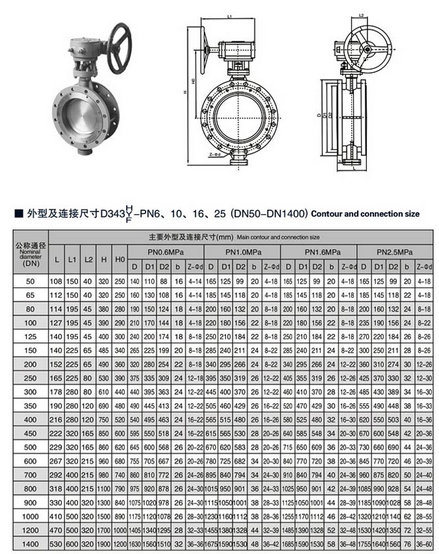

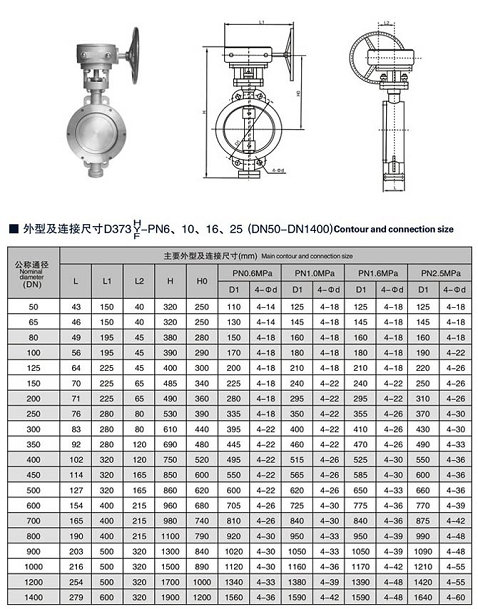

三偏心蝶阀,三偏心密封蝶阀技术尺寸图：
