双口排气阀,QB2双口排气阀
阀门类型:双口排气阀
阀门型号:QB2
尺寸规格:DN40-200mm
安装形式:法兰式
压力等级:1.0-2.5MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品铭牌:浦蝶
QB2双口排气阀安装于输水管道。是管道必配的安全设备，安装在管道顶端或闭气地方，来排除管内气体，来疏通管道，使管道运转正常，如停电，停泵管内会出现负压力会引起管道振动或破裂，该排气阀随时吸气，确保管路安全。
双口排气阀技术参数：
1、工作压力：1.0MPa
2、介质：清水
3、使用温度：常温
4、阀体：HT200
5、浮球：304不锈钢
双口排气阀,QB2双口排气阀工作原理
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。
性能作用
在压力管道运行中，快速排气阀能自动排除少量 由水中析出的空气 ，以免阻水。在管道发生负压时能快速地进气，以免管道由于负压过大而发生失稳破坏。在管道放空时，能自动大量地进气，使放水加快，缩短停水时间。
结构特点
1、能够排除管道中的气体，减少阻力，节约能源。
2、当管道负压时，本产品能快速自动吸气，防止管道破裂。
3、浮球为不锈钢，使用寿命长，安全可靠。
主要零部件
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| 阀体 |
密封垫 |
阀瓣 |
开槽锥端定位螺钉 |
阀杆 |
空心球 |
阀盖 |
垫片 |
填料 |
排气口垫片 |
| 11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
| 排气端盖 |
螺母 |
护盖 |
螺母 |
专用螺柱 |
双头螺柱 |
填料压盖 |
螺母 |
双头螺柱 |
|
|
|
|
|
|
|
|
|
|
|
|
每小时排气量表
| 规格 |
50 |
75 |
100 |
150 |
200 |
| 立方米/小时 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |
主要外形尺寸
| 型号 |
公称通径 |
主要尺寸（mm） |
| D |
D1 |
D2 |
L |
Z-φd |
介质 |
阀体材料 |
| QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
铸铁、铸钢 |
| QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
铸铁、铸钢 |
| QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
铸铁、铸钢 |
| QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
铸铁、铸钢 |
| QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
铸铁、铸钢 |
| QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
铸铁、铸钢 |
安装说明
1、于安装前，请先检查并清除主体内的杂物。
2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
3、安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。

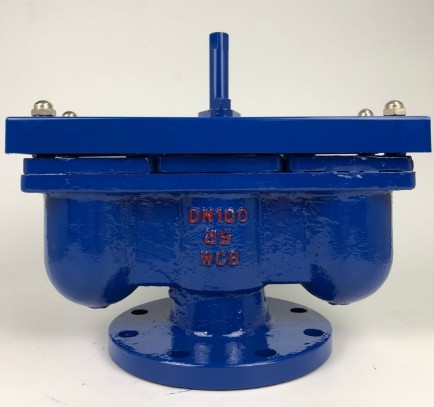

双口排气阀,QB2双口排气阀图片:
双口排气阀,QB2双口排气阀参数尺寸图:
售后订购：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通. |
