铸钢球阀,铸钢法兰球阀
阀门类型:铸钢球阀
阀门型号:Q41F,Q41H
尺寸规格:DN15-250mm
安装形式:法兰式
压力等级:1.6-10.0MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品铭牌:浦蝶
铸钢法兰球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、酸、氧化性介质、尿素等多种介质。
铸钢球阀,法兰铸钢球阀标准
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79
铸钢球阀,铸钢法兰球阀主要性能规范
| 设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
| GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
压力试验
| 公称压力NominalPressure |
1.6 |
2.5 |
4.0 |
强度试验
Shell Test |
2.4 |
3.8 |
6.0 |
水密封试验
Water Seal Test |
1.8 |
2.8 |
4.4 |
气密封试验
Air Seal Test |
0.4-0.7 |
主要零件材料
阀体
Body |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
球体阀杆
Ball Stem |
304 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
阀座
Seat |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
垫片
Shim |
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket |
阀杆座
Stem Seat |
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite |
填料
Packing |
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite |
填料压盖
Gland |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
温度
Temperature |
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
-29℃～300℃(对位聚笨 PPL)
-29℃～550℃(金属硬密封) |
介质
Medium |
水蒸汽油品
Water steam
Oil goods |
硝酸类 Nitric Acid |
强氧化介质
strongey oxidable medium |
醋酸类 Acetic Acid |
尿素类Urea |

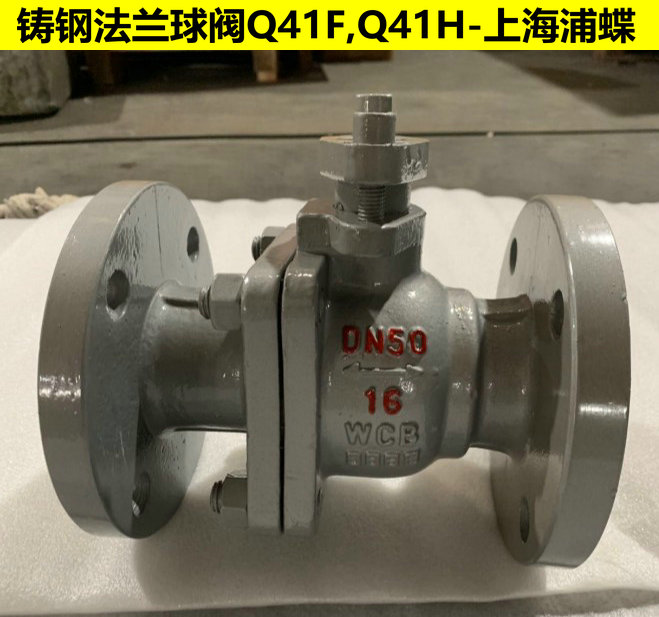

铸钢球阀,铸钢法兰球阀图片：
铸钢球阀,铸钢法兰球阀图纸尺寸规格：
售后订购：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通.
|
