电动浆液阀,电动浆液刀型闸阀
阀门类型:电动浆液阀
阀门型号:Z973X,H,F
尺寸规格:DN50-1200mm
安装形式:法兰式,对夹式
压力等级:0.6-1.6MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品供应商:上海浦蝶
电动浆液阀,电动浆液刀型闸阀采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证良好的密封性。在刀板上端安装有硬聚四氟PTFE、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在电动浆液阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。根据需要，可在阀体四周设置多个冲刷口，直接用空气、蒸汽或水进行冲刷，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。该阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善、便于维修、使用寿命长。电动浆液闸阀广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工条件苛刻的环境条件下。
电动浆液阀特点
1、采用对夹式结构，体积小，重量轻。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封存圈，可发保证阀门的良好密封性。
4、闸板的外密封 性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
5、流阻小。
6、安装装维修方便。
电动浆液阀零件材料
| 阀体 |
灰铸铁/铸钢/不锈钢/高温钢等 |
| 闸板 |
铬镍钛不锈钢/等 |
| 阀体密封圈 |
合成橡胶或PTFE/等 |
| 阀杆 |
铬不锈钢/等 |
| 支架 |
碳素钢/等 |
| 填料 |
PTFE/等 |

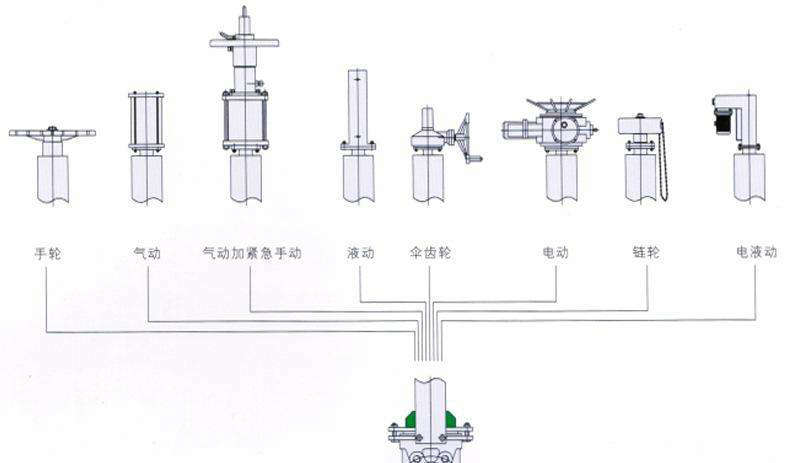

浆液阀执行器类型及参数
1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2、工作环境：
（1）环境温度：-20～+60℃（特殊订货-60～+80℃）。
（2）相对湿度：≤90%（25℃时）。
（3）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。（详见GB3836.1）
电动浆液阀设计标准
| 设计制造 |
JB/T 8691-98 |
| 结构长度 |
GB/T 15188.2-94 |
| 法兰连接尺寸 |
GB/T 9113-2000 |
| 阀门检查和试验 |
GB/T 13927-92 |
电动浆液阀性能规范
| 公称压力(MPa) |
密封试验 |
壳体试验 |
工作温度（℃） |
适用介质 |
| 0.6MPa |
0.66MPa |
0.9MPa |
-10℃～120℃ |
泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质 |
| 1.0MPa |
1.5MPa |
1.5MPa |
电动浆液阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)

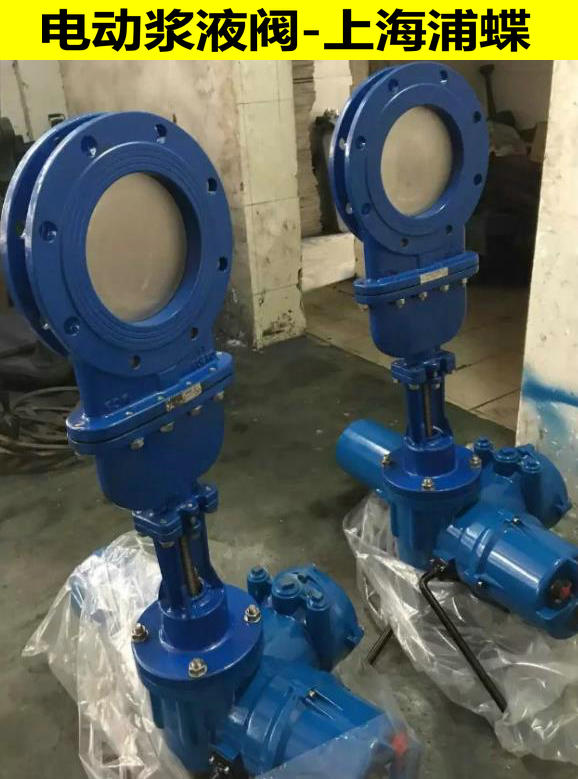

电动浆液阀,电动浆液刀型闸阀图片：
