  产品名称: 焊接式蝶阀,对焊式硬密封蝶阀D363H
  产品型号: D363H


  咨询电话:021-34556223,34556225 销售部
 相关产品
 焊接式蝶阀,对焊式硬密封蝶阀D363H
 焊接蝶阀D363H-16C


焊接式蝶阀,对焊式硬密封蝶阀D363H

阀门类型:焊接式蝶阀
阀门型号:D363H
尺寸规格:DN50-800mm
安装形式:焊接式
压力等级:M1.0-4.0Pa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品供应商:上海浦蝶

用途及特点
焊接式蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下:
1、结构紧凑、体积小、重量轻、操作灵活、使用方便;
2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏:
3、此阀无法兰,对管道的保温包扎带来很大方便和美观;
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
· 传动型式
蜗轮传动、气动传动、电动传动。
焊接式蝶阀采用标准
焊接尺寸:GBl2224;ANSI B16.25;DIN2559
结构长度:GB/T12221-1989;APl609
压力试验:GB/Tl3927-1992;APl598

主要技术参数

公称通径

DNmm

50700

公称压力

PNMPa

0.6

1.0

1.6

2.5

4.0

试验压力Ps(MPa)

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气密封试验

0.6

0.6

0.6

0.6

0.6

适用介质

水、蒸气、油品、酸类腐蚀性等。

适用温度

碳钢 :-29℃425℃ 不锈钢:-40℃600℃

主要零件材料

零件名称

材料

阀体

铸钢、不锈钢、铬钼钢及特殊材料

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢及特殊材料

密封圈

不锈钢、抗磨材料

阀杆

2Cr131Cr13不锈钢、铬钼钢

填料

柔性石墨

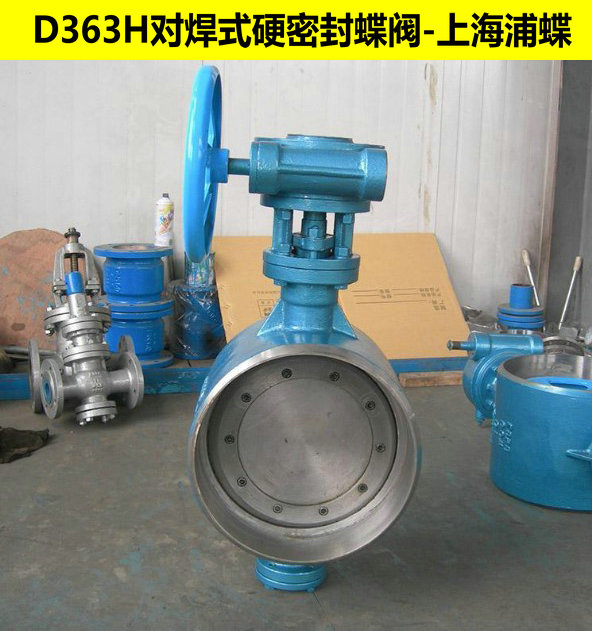

对焊式硬密封蝶阀D363H图片:

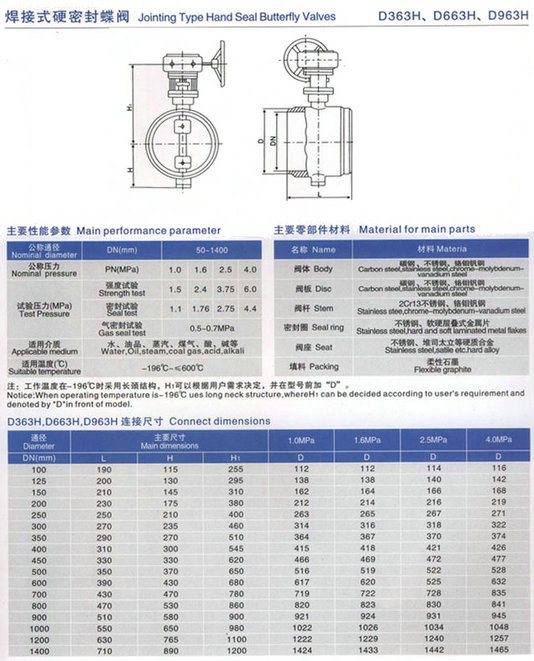

对焊式硬密封蝶阀D363H技术参数尺寸图:
焊接式蝶阀售后订购:
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月(报价日起算),请及时确认沟通.
