正齿轮闸阀,Z441H正齿轮闸阀
阀门类型:正齿轮闸阀
阀门型号:Z441H,Z462
尺寸规格:DN50-600mm
安装形式:法兰式
压力等级:1.6-32MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品供应商:上海浦蝶
Z441H正齿轮闸阀是在手动闸阀的基础上,安装正齿轮头驱动,以方便高压闸阀的开启与关闭。正齿轮闸阀的开启关闭比手动Z41H型要省力得多。在高压状态下一个人便可轻松开启。
Z441H正齿轮闸阀引用标准：
设计与制造:GB12234
结构长度:GB12221
压力温度等级:GB9131 GB/T74 HG20604
连接法兰:JG/T79 GB9113 HG20593-20635
试验与检验:GB13927 JB/T9092 正齿轮闸阀Z441H-16C用途：
高压法兰连接钢制闸阀适用于公称压力PN10.0～25.0Mpa，工作温度—29～600℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
结构特点
1.符合国内外标准的要求，密封可靠，性能优良，造型美观。
2.闸板与阀座密封面用铁基合金堆焊或司太立(slite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。
5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
Z441H正齿轮闸阀主要性能规范：
| 型号 |
公称压力PN(MPa) |
试验压力ps(MPa) |
适用介质 |
工作温度(℃) |
| 强度 |
密封(液) |
低压密封(气) |
| Z441H-25C |
2.5 |
3.8 |
2.8 |
0.6 |
水、蒸汽、油 |
≤425 |
| Z441H-40C |
4.0 |
6.0 |
4.4 |
0.6 |
≤425 |
| Z441Y-40I |
4.0 |
6.0 |
4.4 |
0.6 |
≤550 |
| Z462Y,Z460YY-40P |
4.0 |
6.0 |
4.4 |
0.6 |
酸、碱类 |
≤200 |
| Z462Y,Z460Y-64C |
6.4 |
9.6 |
7.0 |
0.6 |
水、蒸汽、油 |
≤425 |
| Z441Y-64IGZ441Y-64I |
6.4 |
9.6 |
7.0 |
0.6 |
≤550 |
| KZ441Y-64P |
6.4 |
9.6 |
7.0 |
0.6 |
酸性天然气 |
≤200 |
| Z441H-100CZ441Y-100C |
10.0 |
15.0 |
11.0 |
0.6 |
水、蒸汽、油 |
≤425 |
| Z441Y-100I |
10.0 |
15.0 |
11.0 |
0.6 |
≤550 |

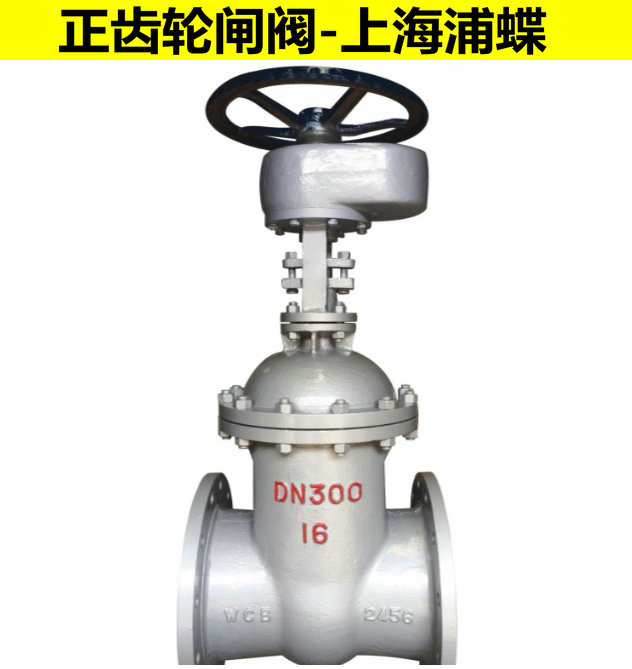

Z441H正齿轮闸阀产品图片:
Z441H正齿轮闸阀产品技术参数尺寸图：
Z441H正齿轮闸阀售后订购：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通. |
