  产品名称: 【弹性座封闸阀】Z45X-16Q
  产品型号: Z45X


  咨询电话:021-34556223,34556225 销售部
 相关产品
 Z45X-16C法兰暗杆闸阀

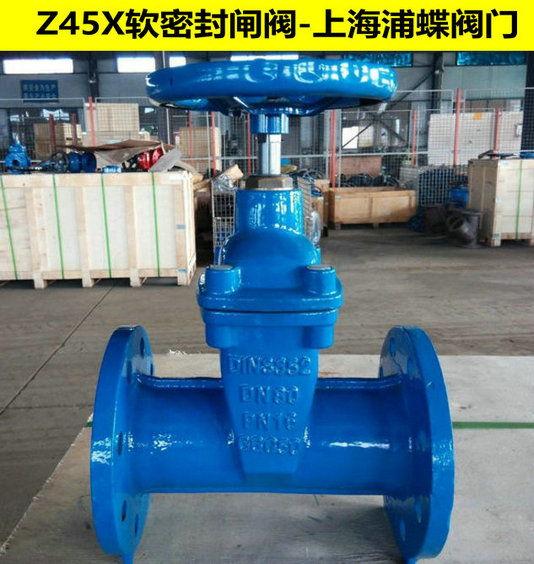

 软密封闸阀,(暗杆Z45X,明杆Z41X)闸阀
 Z945X电动闸阀

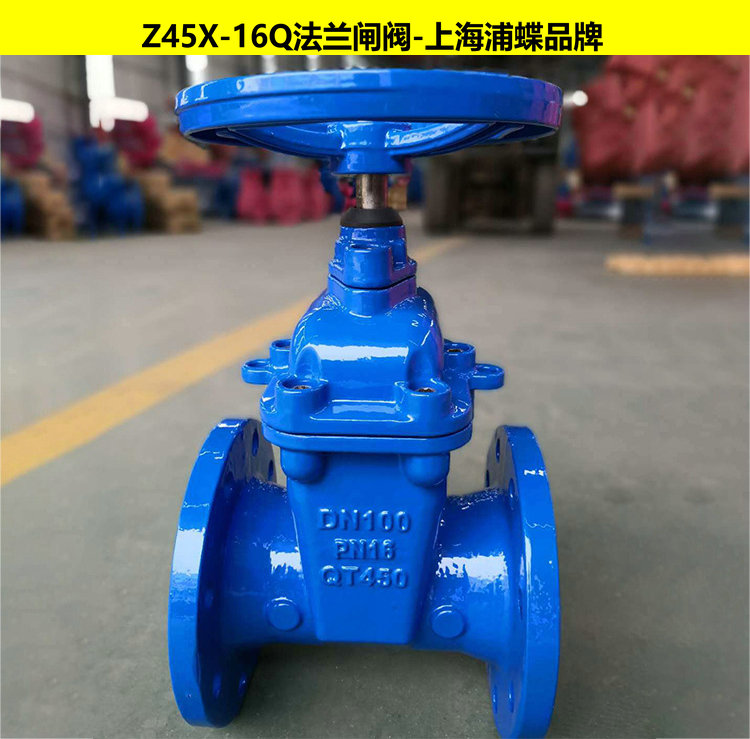

 【弹性座封闸阀】Z45X-16Q


【弹性座封闸阀】Z45X-16Q-上海浦蝶阀门有限公司

产品型号:Z45X、RVHX
产品口径:DN50~DN600
产品压力:0.6~6.4MPa
产品材质:铸铁、铸钢等

1.【弹性座封闸阀】产品介绍:

【弹性座封闸阀】Z45X-16Q克服了一般闸阀密封不良,生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。

弹性座封闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。软密封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程〉来确定。

弹性座封闸阀的工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的工压;软密封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏;阀门开启状况下,阀体应能承受二倍阀门工压的要求。

弹性座封信号闸阀应用范围:

弹性座封闸阀特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等,软密封闸阀也可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上。

2.【弹性座封闸阀】结构特点:

平底式阀座
软密封闸阀底部采用全流域直通式设计,无滞流凹腔结构,确保流体畅通,也不会对介质造成二次污染。

全包覆闸板
闸板采用球铁QT500-7骨架整体包覆高性能橡胶,成熟的硫化技术和先进的硫化工艺,彻底将闸板铁芯与流体隔离。包覆紧密可靠,其结合强度符合DVGW要求,即使受到频繁的挤压应力橡胶也不会脱落。
阀杆螺母与闸板两体式结构,保证足够自由度,启闭灵活并无卡阻现象。

可靠的上密封
阀杆与顶盖间的上密封,采用“内3外2”共五道“O”型密封圈结构,与传统闸阀的填料密封结构相比,密封紧密可靠,磨擦阻力大幅减小。

防腐性能
壳体(球铁QT500-7)内外表面静电喷涂环氧树脂粉末,涂层均匀牢固,绝不露铁; 中腔连接螺栓顶部封胶,隔绝螺栓与环境的接触,以防腐蚀。

食品级卫生要求
闸阀内腔喷涂无毒环氧树脂粉末,符合DVGW标准(德国),远高于GB/T17219要求; 阀杆、阀杆螺母等内件采用不锈钢或青铜,不受水腐蚀; 包覆橡胶符合饮用水卫生标准


3.【弹性座封闸阀】操作机构

弹性座封闸阀操作时的启闭方向,一律应顺时针关闭。
由于管网中的气动阀,经常是人工启闭,启闭转数不宜过多,就是大口径阀门亦应在200-600转内。
为了便于一个人的启闭操作,在管道工压状况下,最大启闭力矩宜为240N-m。
弹性座封闸阀启闭操作端应为方榫,且尺寸标准化,并面向地面,以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

4.【弹性座封闸阀】标准规范:

设计制造标准:CJ/T 216-2005、JB/T6376-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

5.【弹性座封闸阀】零件材料与工况:

序号NO

零件号码Number

零件名称Name

材质Material

1

RV-01

阀体

球墨铸铁、灰铸铁

2

RV-02

密封圈

NBR

3

RV-03

阀盖

球墨铸铁、灰铸铁

4

RV-04

O-RING

NBR

5

RV-05

防尘罩

NBR

6

RV-06

固定螺栓

钢制或镀锌螺栓

7

RV-07

传动帽

球墨铸铁、灰铸铁

8

RV-08

阀门

球墨铸铁外覆EPDNM或NBR

9

RV-09

铜螺母

青铜

10

RV-10

阀杆

2Cr13

11

RV-11

螺栓

钢制或镀锌螺栓

12

RV-12

O-RING

NBR

13

RV-13

止推轴承

青铜

14

RV-14

O-RING

NBR

15

RV-15

轴盖

球墨铸铁、灰铸铁

16

RV-16

螺栓

镀锌螺栓

17

RV-17

手轮

灰铸铁

6.【弹性座封闸阀】形连接尺寸及重量:

产品代号

公称通径

L

D1

D2

D3

Hmax

B

F

N-φd

螺栓

1.0Mpa

1.6Mpa

1.0Mpa

1.6Mpa

1.0Mpa

1.6Mpa

1.0Mpa

1.6Mpa

RVC(H)X-005

50

178

99

125

165

340

19

3

4-19

M16

RVC(H)X-0065

65

190

118

145

185

370

19

3

4-19

M16

RVC(H)X-0080

80

203

132

160

200

410

19

3

8-19

M16

RVC(H)X-0100

100

229

156

180

220

450

19

3

8-19

M16

RVC(H)X-0125

125

254

184

210

250

480

19

3

8-19

M16

RVC(H)X-0150

150

267

211

240

285

550

19

3

8-23

M20

RVC(H)X-0200

200

292

266

295

340

630

20

3

8-23

12-23

M20

RVC(H)X-0250

250

330

319

350

355

405

750

22

3

12-23

12-28

M20

M24

RVC(H)X-0300

300

356

370

400

410

460

820

24.5

4

12-23

12-28

M20

M24

RVC(H)X-0350

350

381

429

160

470

520

980

26.5

4

16-23

16-28

M20

M24

RVC(H)X-0400

400

406

480

515

525

58

1010

28

4

16-28

16-31

M24

M27

RVC(H)X-0450

450

432

530

565

585

640

1270

30

4

20-28

20-31

M24

M27

RVC(H)X-0500

500

457

585

620

650

715

1270

31.5

4

20-28

20-34

M24

M30

RVC(H)X-0600

600

508

685

725

770

810

840

1390

36

5

20-31

20-37

M27

M33

【弹性座封闸阀】【价格】【参数】【供应信息】请来电详询
