垂直安装型截油排水阀/器HB工作原理，结构图片
垂直安装型截油排水阀/器HB产品满足工业及行业标准，适合多类工况需要，使用维护便捷，产品种类规格齐全，选材多样，安装调试精准，产品密封结实有效，款式新颖,防腐好，可按实际工作压力，工作环境，工艺参数定做,以下为该产品的图文信息：

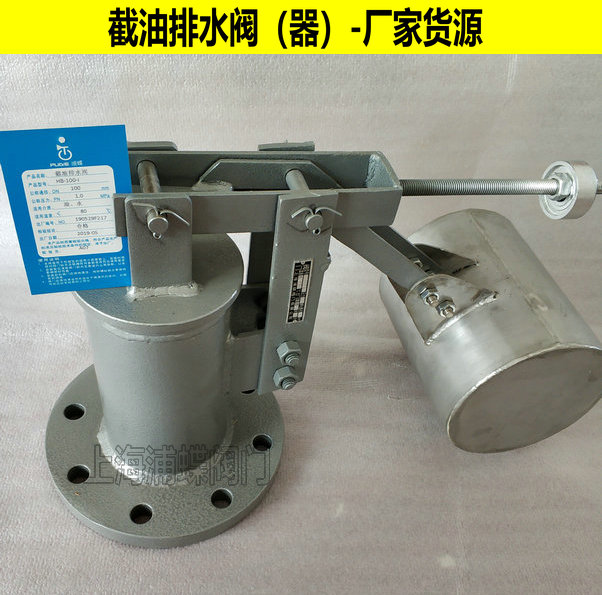

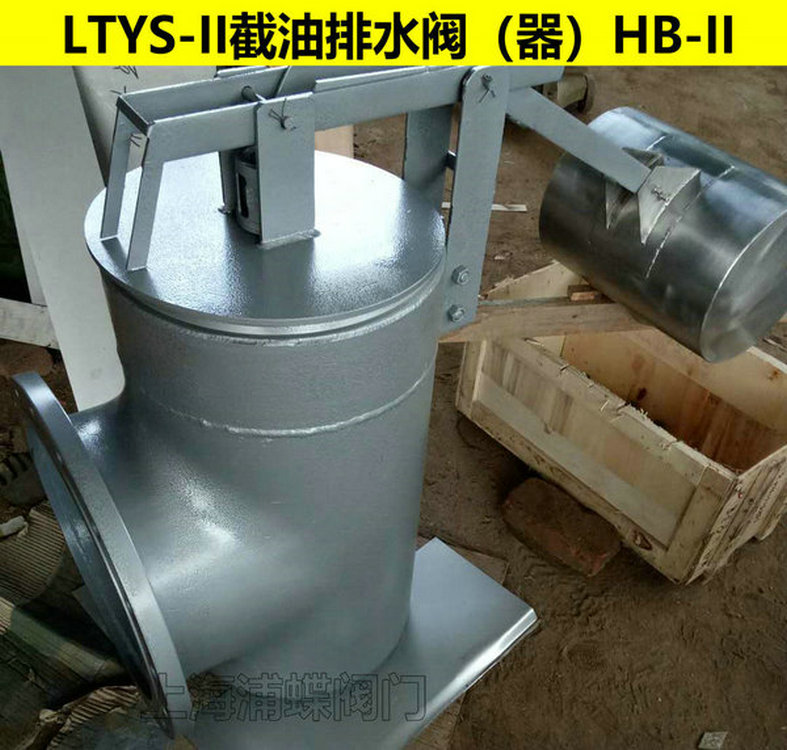

产品型号：有HB-I/II,HB-A,HB-B,JPS等可选
一、工作原理
HB-I-250/300/400截油排水阀/器是根据油水密度不同的特点，依靠浮筒在油水介质中的浮力差实现截油排水。当沉砂井里有水，且达到一定高度时浮筒上浮，通过杠杆只要较小的力就能将减压阀打开，并使排水阀芯中的通气孔打开，水从排水阀流入出水筒内，实现减压，浮筒继续上浮，将排水阀打开，水从排水阀进入出水筒内，由出水筒排水。沉砂井内的介质是油时，浮筒下沉，通过杠杆将减压阀芯的通气孔闭合，进而将排水阀关闭，阻止油品外泄。当天气干干旱沉砂井内无水时，排水阀自动保持关闭状态。当储油罐区排放系统介质是油水混合状态时，油水在沉砂井内分层，下部水由排水阀排出，油被截留在沉砂井内，只要收集沉砂井里的油即可。以此，实现了油灌区截油排水完全自动化。
二、截油排水阀特点
1、采用无背压的特殊设计结构，杠杆带动阀针移动，使阀芯外压力一致，杠杆继续移动，针阀和阀门很灵活的一起开始排水，从而解决了减压与排水阀不同步的现象，克服了关闭不严的缺点，确保灌区安全；
2、不需任何能源实现自动控制，安全、环保、经济；
3、体积小、结构合理、无易损件、使用寿命长、不需补充水，使用维修方便；
4、有水时自动开启，天旱无水时自动关闭，有油水混合物时实行油水自动分离，本设备24小时全天候工作，减轻了操作工下雨时开阀、天晴关阀的工作压力，避免了跑油事故的发生。
三、技术参数
1、公称通径：DN100、DN150、DN200、DN250、DN300、DN350、DN400
2、公称压力：≤0.25MPa，1.0MPa，1.6MPa，2.5MPa
3、法兰标准：HG20592-97,4、适用介质密度：≤970kg／m3
五、使用方法
HB-I-250/300/400截油排水阀直接安装在油品罐区沉砂井内，直接与排水管连接，详细尺寸参见中石化工业通用图“总图运输通用图集”SH104—2006《油品灌区水封阀安装图》。
1、打开包装，按装箱单清点设备；
2、先将出水筒法兰与排水管弯头下部法兰连接：
3、将浮筒连接在水筒上；
4、安装阀芯和杠杆连接浮筒与杠杆之间的撑杆；
5、安装配重后即行投入使用；
六，HB-I-250/300/400截油排水阀安装方法
1、油品罐区内通往沉砂井的排水沟必须设有隔栅，不得让杂物流入沉砂井内，造成排水阀失灵。
2、安装和清除沉砂井内的杂物时，工作人员上下要用爬梯，不得用浮筒作爬梯，否则会造成截油排水器阀门的泄露和杠杆的折弯或折断。
3、要定时清除排水沟内的杂物和沉积物，否侧会影响排水器阀的开启和关闭。
4、要及时回收沉砂井内的积油。
5、本设备出厂前已调试好，不要自行调试。按照步骤组装即可使用。
6、截油排水器的出水筒与排水管的连接必须保持垂直安装。
售后订购及报价：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通.
