大口径硬密封蝶阀安装图,工作原理

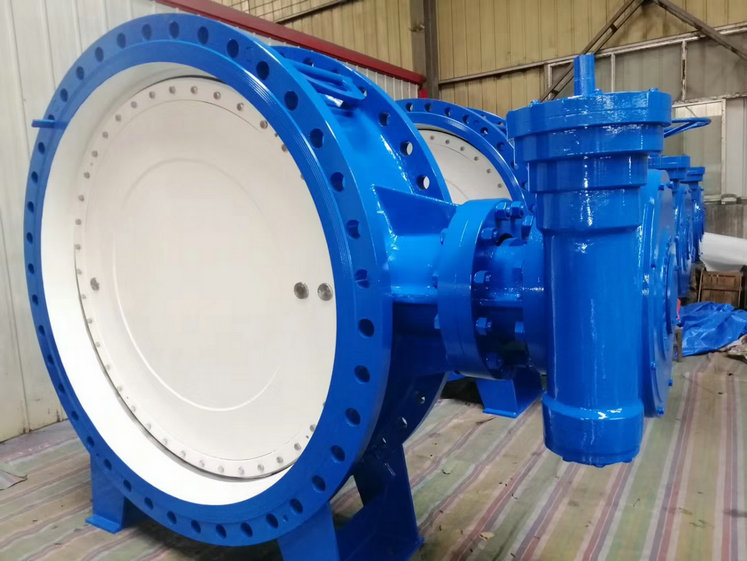

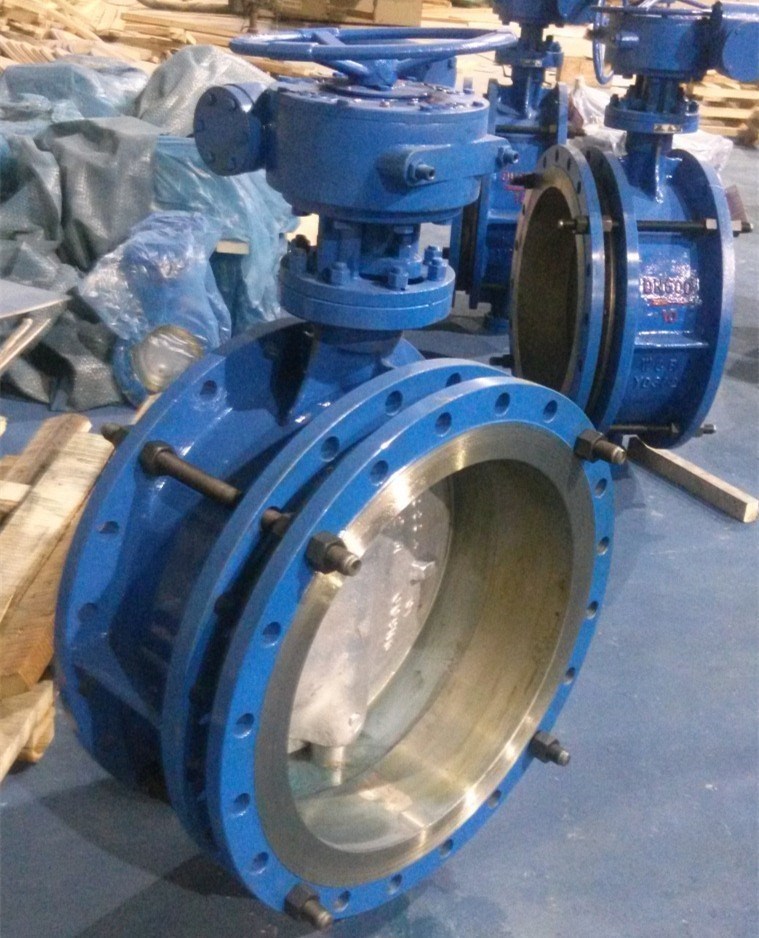

大口径硬密封蝶阀产品配置满足相关标准要求,耐磨性好,操作维护简便,具有多种产品材质型号可选,产品密封可靠,工作压力,工作温度,工作流量满足各类技术要求,具体可来电联系交流,下面是本产品图文介绍:
■技术参数 名称:大口径硬密封蝶阀,三偏心硬密封蝶阀,涡轮法兰蝶阀D343H-10C; 型号:D343H-10C/16C/25C; 尺寸:DN50-DN1800; 温度:450℃; 压力:PN10-PN25公斤; 壳体:碳钢,不锈钢304,316,双向不锈钢; 内件:耐磨合金钢; 操作压力:标准, 连接方式:法兰式等; 适用介质:水、蒸汽,油品等;
工作原理:大口径硬密封蝶阀由蜗轮蜗杆机构和蝶阀阀体两大部份组成,利用蜗轮蜗杆机构两交错轴之间的运动和动力,通过蝶阀阀杆带动圆形蝶板作启闭件并随阀杆转动来开启、关闭。
优点: 1.三偏心结构,阀座与蝶板上的密封面之间无任何摩擦。 2.耐磨损,无泄漏。 3.低力矩,阀杆防止磨损和粘连。 4.适用于低温和高温工况,密封性能依然优良。 5.双向密封,并能承受一定的反向压力冲击。 6.具有火灾安全的防火结构。 7.密封面强度高、硬度好、耐磨损、密封耐老化、长寿命。 8.密封圈易安装,调节和更换。
安装图:
■选型 蝶阀[硬密封D373H、D73H、D43H、D343H、D343W]。
■使用说明:蝶阀D343H-16C采用法兰连接,手轮开闭,也可选装电动,气动,液动装置及相关附件使用。
■应用领域 石油、化工、冶金、电力、食品、医药、给排水、气体输送、水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质的管路上作调节流量、截断或接通流体的良好装置。
■产品包装:蝶阀D343H-16C采用防尘膜和固定式木箱包装,满足各种运输需求;
■出售供应蝶阀,胶管阀,管道排气阀,不锈钢球阀,过滤器,呼吸阀,阻火器,闸阀,排水阻油器,止回阀,闸板阀,截油排水阀,排气阀,减压阀;
■售前,售后服务、订购及价格说明: 1:咨询订购产品应明确产品类别,型号,规格,材质种类,压力等级,技术要求,也可直接提供需求产品的图片给客服人员,以便准确获取报价及供货周期, 2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修, 3:篇幅有限,产品标注的价格仅供参考,具体报价请咨询本公司销售人员,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月(报价日起算),请及时确认沟通.
