衬塑闸阀型号规格，结构图片
衬塑闸阀产品配置满足相关标准要求，耐磨性好，操作维护简便，具有多种产品材质型号可选，产品密封可靠，工作压力，工作温度，工作流量满足各类技术要求，具体可来电联系交流，下面是本产品图文介绍：
阀门类型:衬塑闸阀；
阀门型号:Z41F；
尺寸规格:DN25~600mm；
安装形式:法兰式；
压力等级:1.6MPa；
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品供应商:上海浦蝶；

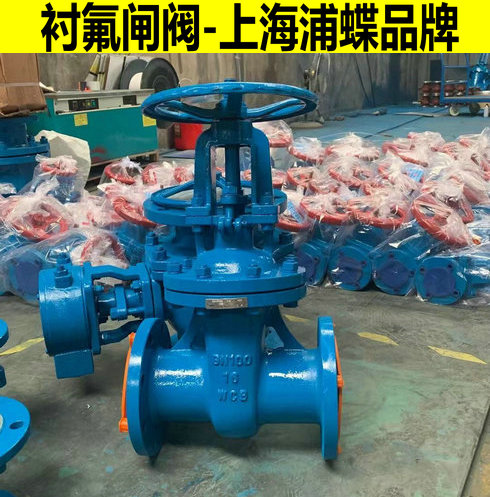

产品细节图片：
衬塑闸阀采用的密封副为FEP或其它材料组合，磨擦系数小，启闭力矩低；填料采用PTFE标准填料，密封性能好，维修更换方便；带有弹性的闸板，可补偿闸板密封与阀座密封面之间楔角偏差，吻合度好，密封效果理想。
衬塑闸阀产品特点：
1、阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维护更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
A 产品连接件少，整体钢性好。
B 截流速度快。
C 开度限位机构方便，灵活，精确。
D 体形小巧，外形美观。
E 操作简单，省力，维修方便。
F 流体阻力小，密封面受介质的冲蚀小。
G 介质流向不爱限制，不扰流，不降低压力。
产品标准：
设计制造标准：GB/T 12234
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
衬塑闸阀零件材料与工况：
1.阀体材质:碳钢、不锈钢。[可选]
2.密封材质:流道全衬四氟货其他塑料。
3.填料: PTFE。
4.阀杆材质:不锈钢304、不锈钢316、不锈钢2cr13;

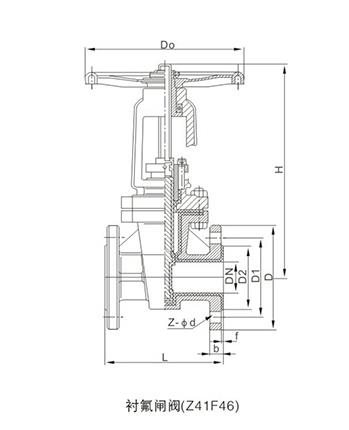

结构图：
