  产品名称: 气体自力微压式减压阀
  产品型号: ZZY


  咨询电话:021-34556223,34556225 销售部
 相关产品
 【天然气减压阀】
 燃气减压阀
 【气体减压阀】YK43X-16C
 空气减压阀YK43F-16


气体自力微压式减压阀工作原理,结构图片

气体自力微压式减压阀产品图片资料,技术参数介绍;产品满足工业及行业标准,适合多类工况需要,使用维护便捷,产品种类规格齐全,选材多样,安装调试精准,产品密封结实有效,款式新颖,防腐好,可按实际工作压力,工作环境,工艺参数定做,以下为该产品的图文信息:

气体自力微压式减压阀

阀门类型:自力式减压阀;

阀门型号:ZZY;

尺寸规格:DN15-300mm;

安装形式:法兰式;

压力等级:1.6MPa;

主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,

产品供应商:上海浦蝶;

气体自力微压式减压阀

工作原理:

气体自力微压式减压阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改弯两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。

安装结构图:

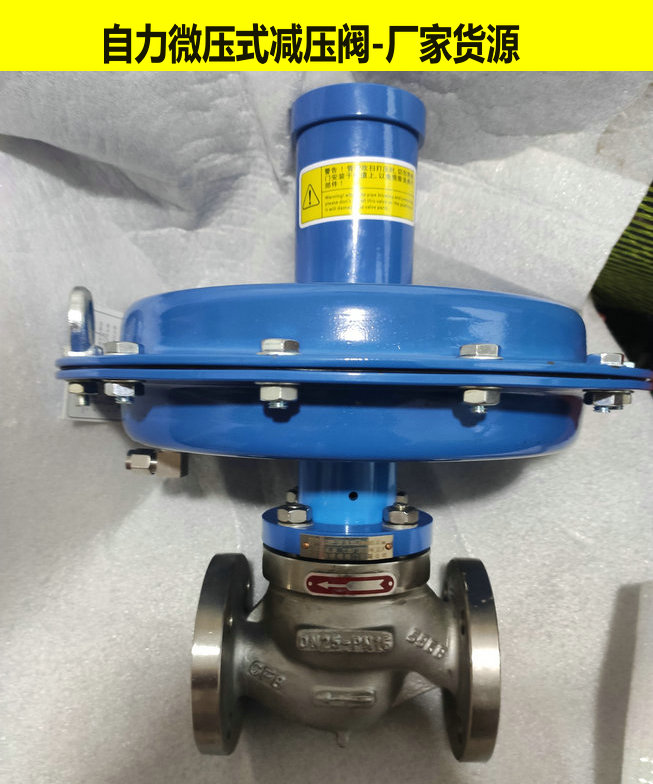

气体自力微压式减压阀 上海浦蝶品牌示例图2

气体自力微压式减压阀产品特点

无需外加能源,能在无电无气的场所工作,既方便又节约了能源。

压力分段范围细且互相交叉,调节精度高。

压力设定值在运行期间可连续设定。

对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。

橡胶膜片式检测,执行机构测精度高、动作灵敏。

采用压力平衡机构,使调节阀反应灵敏、控制精确。

售后订购及报价:

1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,

2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,

3:篇幅有限,产品标注的价格仅供参考,具体报价请咨询本公司销售人员,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月(报价日起算),请及时确认沟通.
