空气减压阀,YK43F-16压缩空气减压阀
阀门类型：空气减压阀
阀门型号：YK43F-16C，YK43F-16P（另有其他压力等级可选）
尺寸规格：DN15-500mm
安装形式：法兰式
压力等级：MPa
主体材质：铸钢WCB，碳钢CS，不锈钢304，316等；
产品铭牌：浦蝶
工作原理：空气减压阀,YK43F-16压缩空气减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡.本产品主要用于气体管路，如煤气、空气、氮气、氧气、氢气、液化气、天然气等气体。

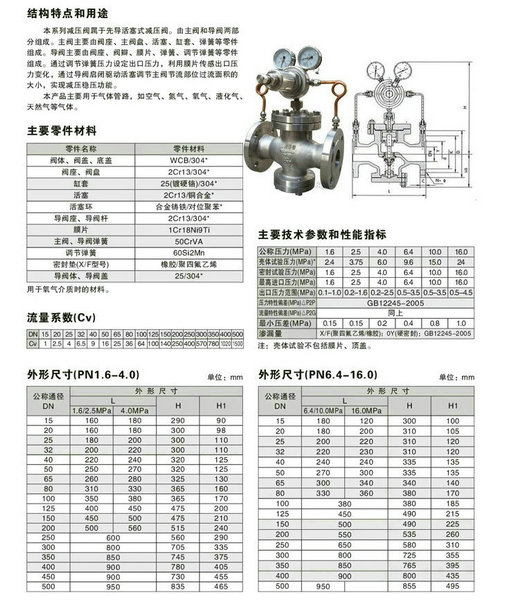

组成：空气减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
空气减压阀性能范围
| 公称压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 壳化试验压力（Mpa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
| 密封试验压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 最高进口压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 出口压力范围（Mpa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
| 压力特性偏差（Mpa）△P2P |
GB12246-1989 |
| 流量特性偏差（Mpa）△P2G |
GB12246-1989 |
| 最小压差（Mpa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
| 渗漏量 |
GB12245-1989 |
| 其他标准 |
其他非标定制 |
空气减压阀流量系数(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
空气减压阀主要零件材料
| 零件名称 |
零件材料 |
| 阀体阀盖底盖 |
WCB/或不锈钢 |
| 阀座阀盘 |
2Cr13/或不锈钢 |
| 缸套 |
2Cr13/铜合金/或不锈钢 |
| 活塞 |
合金铸铁/或不锈钢 |
| 导阀座导阀杆 |
2Cr13/或不锈钢 |
| 主阀弹簧 |
1Cr18Ni9Ti/或不锈钢 |
| 导阀主弹簧 |
50CrVA/或不锈钢 |
| 调节弹簧 |
60Si12Mn/或不锈钢 |
