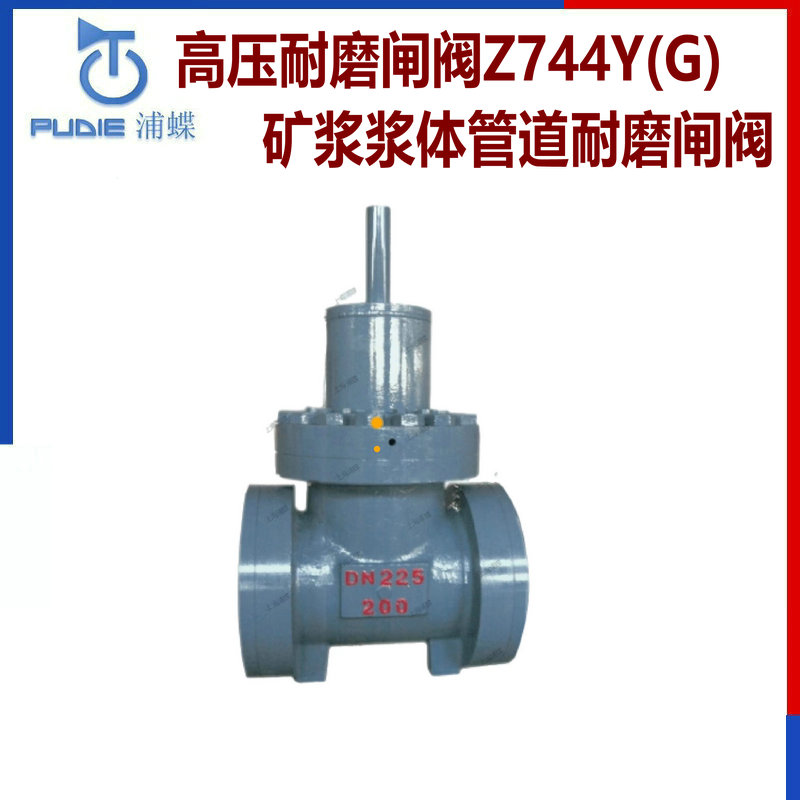

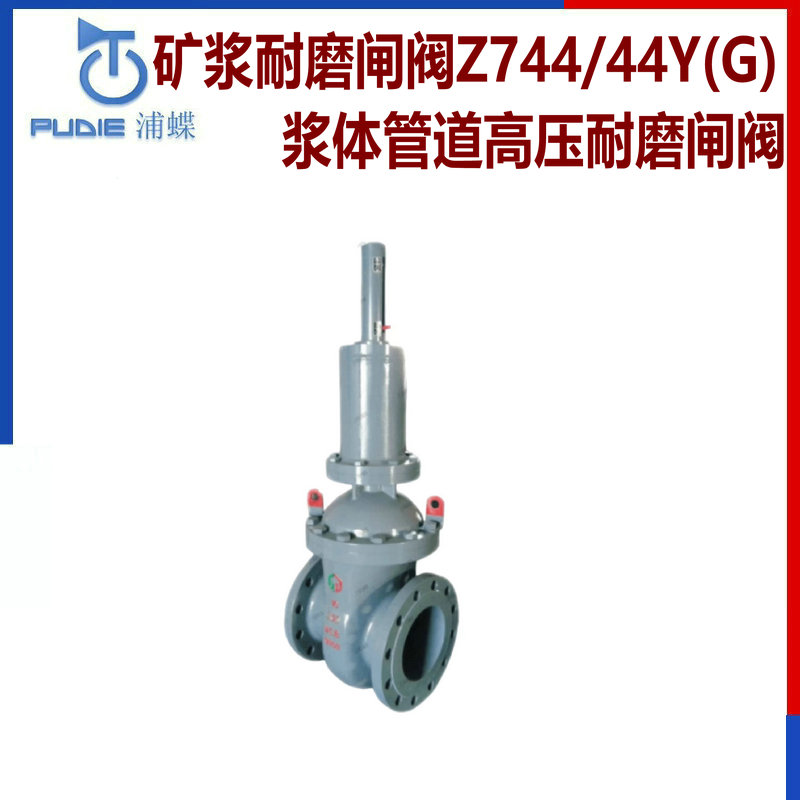

液动高压矿浆耐磨闸阀Z744Y，浆体专用耐磨闸阀门
■技术参数
名称:液动高压耐磨闸阀Z744Y，浆体专用耐磨闸阀门；
型号:Z744Y/Z44Y/Z944Y(G);
尺寸:DN50-1200mm;
温度:120℃;
压力:PN1.6/2.5/4.0/5.0/6.3/6.4/10/16/25MPa;
壳体:碳钢，不锈钢等;
内件:耐磨硬质合金，陶瓷；
开闭方式:液动，手动，电动，气动，电液动等，
连接方式:法兰式等；
适用介质:精尾矿，灰渣等浆体；
■产品用途:浦蝶液动高压矿浆耐磨闸阀Z744Y用于矿山精尾矿，火力发电厂的灰渣等介质的浆体输送管道。可作为隔膜泵、渣浆泵的配套设备，做泵进出口启闭用阀门或调节用阀门使用。根据工作环境阀门密封件材质采用高耐磨、高强度的硬质合金、氧化锆陶瓷、复合型聚四氟、超硬度聚氨酯等材料。阀门内部采用双重双向自密封结构，产品对浆体的耐磨性能和密封性能都比常规产品更加可靠耐用。耐磨阀门特别适用于高浓度、高磨损、高压力的浆体输送管路系统。液动高压矿浆耐磨闸阀Z744Y作为新一代浆体输送阀门,可替代进口阀门，是灰渣平板闸阀、颗粒泥浆闸阀、矿浆阀、铸石阀、矿浆球阀等传统产品的更新换代产品。
■特点
1、过流件采用硬质合金、氧化锆陶瓷、复合型聚四氟、超硬度聚氨酯等材料。
2、液动高压矿浆耐磨闸阀Z744Y双向双重自密封结构，特种橡胶密封材料，密封性能更可靠。
3、利用阀体特殊的结构自动清洗阀腔内沉积物，闸板不结垢。
4、驱动方式采用液动、电动、电液动、气动、手动、蜗轮蜗杆传动等方式，可通过PLC阀门控制柜实现对阀门的远程操作。特别是液动耐磨阀门，操作简单、动作平稳、驱动力强劲、液压源一次投入可永久使用,降低了设备的运行成本和维护费用，通过 PLC阀门控制柜实现对阀门和液压站的远程操作。
■结构及工作原理
液动高压矿浆耐磨闸阀Z744Y由阀体、闸板、阀杆、外接法兰、新型密封组件、阀门驱动装置及显位装置等零部件组成，通过阀门驱动装置工作,带动阀杆和闸板，达到开启和关闭阀门的目的。 |
