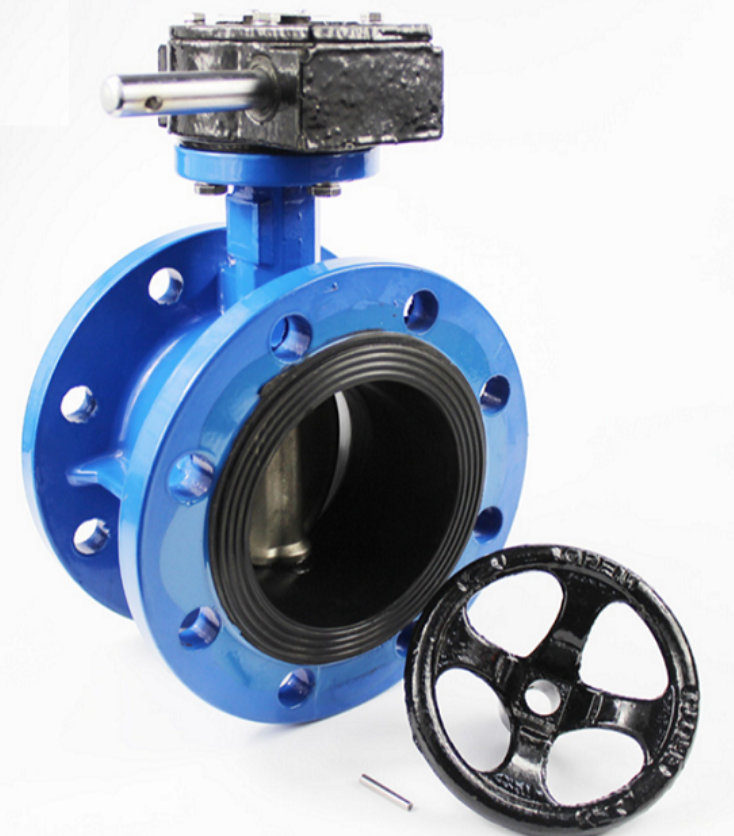

【法兰式软密封蝶阀】-上海浦蝶阀门有限公司
产品型号: D342X
产品口径: DN50~DN3000
产品压力: 0.6~2.5MPa
产品材质: 铸铁、铸钢、不锈钢等

一.【法兰式软密封蝶阀】概述:
D342X法兰式软密封蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成,软密封蝶阀适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。

二.【法兰式软密封蝶阀】结构特点:
1、设计新颖合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

三.【法兰式软密封蝶阀】标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

四.【法兰式软密封蝶阀】技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力Ps(MPa) 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

五.【法兰式软密封蝶阀】主要零件材料:



零件名称 材料
阀体 各种橡胶、聚四氟
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 球墨铸钢、铸钢、合金钢、不锈钢
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨

六.【法兰式软密封蝶阀】密封材料选用和适用温度

材料品种 氯丁橡胶 丁睛橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶
代号 X J YBX F GX FJ
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃

【法兰式软密封蝶阀】-【价格】【更多参数和供应信息请来电详询】
