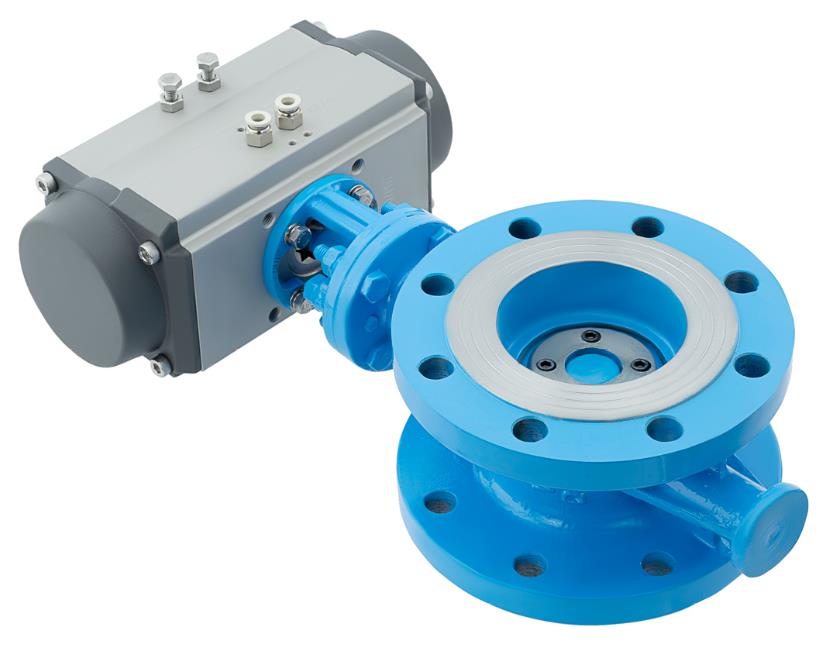

  产品名称: 气动法兰蝶阀D643H-16C
  产品型号: D643H


  咨询电话:021-34556223,34556225 销售部
 相关产品
 气动蝶阀D641X-16C
 D643W-16P气动蝶阀
 气动蝶阀D641X-16P
 气动法兰蝶阀D643H-16C


【气动硬密封蝶阀,气动法兰蝶阀D643H-16C】-上海浦蝶阀门有限公司

产品型号:D643H
产品口径:DN50~2000
产品压力:1.0MPa~2.5MPa
产品材质:铸钢、不锈钢等


一、概述

气动法兰蝶阀D643H-16C采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,产品符合国家GB/T13927-92阀门压力试验标准。

二、气动法兰蝶阀D643H-16C特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

三、气动法兰蝶阀D643H-16C主要技术参数

公称通经DN(mm)

50~2000

公称药理PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

四、气动法兰蝶阀D643H-16C主要零部件材料

零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

五、气动法兰蝶阀D643H-16C标准

制造标准

JB/T8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T13927-92



六、气动法兰蝶阀D643H-16C主要外形连接尺寸(单位:mm)

公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H1

H

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

350

112

165

125

4-18

165

125

4-18

165

125

4-18

65

112

370

115

185

145

4-18

185

145

4-18

185

145

8-18

80

114

380

120

200

160

4-18

200

160

8-18

200

160

8-18

100

127

420

138

220

180

8-18

220

180

8-18

235

190

8-22

125

140

460

164

250

210

8-18

250

210

8-18

270

220

8-26

150

140

555

175

285

240

8-22

285

240

8-22

300

250

8-26

200

152

760

200

340

295

8-22

340

295

12-22

360

310

12-26

250

165

830

243

395

350

12-22

405

355

12-26

425

370

12-30

300

178

895

250

445

400

12-22

460

410

12-26

485

430

16-30

350

190

950

280

505

460

16-22

520

470

12-26

555

490

16-33

400

216

1190

305

565

515

16-26

580

525

16-26

620

550

16-36

450

222

1255

350

615

565

20-26

640

585

16-30

670

600

20-36

500

229

1305

380

670

620

20-26

715

650

20-30

730

660

20-36

600

267

1340

445

780

725

20-30

840

770

20-33

845

770

20-39

700

292

1520

480

895

840

24-30

910

840

24-36

960

875

24-42

800

318

1710

530

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

1810

580

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

1960

650

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2250

760

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

气动法兰蝶阀D643H-16C产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月(报价日起算),请及时确认沟通.
