【单杠杆安全阀GA41H】-上海浦蝶阀门有限公司
产品型号：A51H、GA41H
产品口径：DN25-200
产品压力：1.6~10.0Mpa

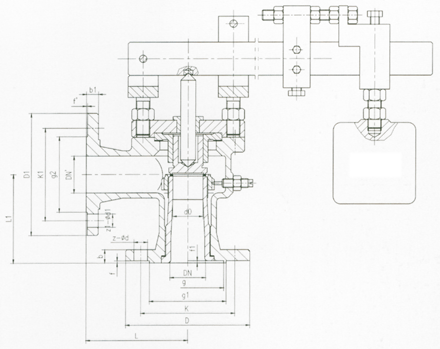

产品材质：铸钢、不锈钢、合金钢等 A51H、GA41H单杠杆安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。介质可为蒸汽、空气。P型适用于温度≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。 1.【单杠杆安全阀GA41H】技术图纸：   2.【单杠杆安全阀】主要零件材料： NO | 零件名称 | A41H-C/KA41Y-C材料 | A41Y-P/KA41Y-P材料 | A41Y-R/KA41Y-R材料 | 1 | 阀 体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 2 | 阀 座 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 3 | 调 节 圈 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 4 | 阀 瓣 | 2Cr13/1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 5 | 导 向 套 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18NiI12Mo2Ti | 6 | 阀 盖 | ZG230-450 | ZG230-450 | ZG230-450 | 7 | 杠杆 | 碳钢 | 碳钢 | 碳钢 | 8 | 阀 杆 | 2Cr13 | 2Cr13 | 1Cr18Ni12Mo2Ti | 9 | 调整螺杆 | 45 | 2Cr13 | 2Cr13 | 10 | 重锤 | 铸铁 | 铸铁 | 铸铁 | | 密封面材料 | 堆焊D507 | 堆焊Co基硬质合金 |
3.【单杠杆安全阀】结构连接尺寸： 公称通径 | 尺寸 | do | L | L1 | D | K | g1 | f | b | z-ød | DN' | D1 | K1 | g2 | b1 | f' | z-ød1 | 25 | 20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | 50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | 80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 |
安全阀安装说明：
①各种安全阀都应垂直安装。
②安全阀出口处应无阻力，避免产生受压现象。
③安全阀在安装前应专门测试，并检查其官密封性。
④安全阀应作定期检查。 订货须知:
⑴ 产品型号与名称
⑵ 安全阀公称通径DN
⑶ 额定流量系数
⑷ 公称压力和起跳压力
⑸ 阀体和阀内组件材质
⑹ 安全阀流量特性
⑺ 适用温度
⑻ 有无附件
⑼ 是否带附件 【单杠杆安全阀GA41H】【价格】【参数】【供应信息】请来电详询 |
