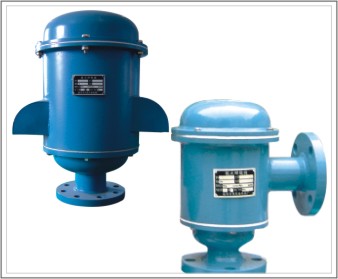

  产品名称: 【带接管式呼吸阀】-HX系列储罐接管呼吸阀
  产品型号: HX


  咨询电话:021-34556225/3 13816688312 陈先生,林先生,赖先生,李小姐
 相关产品
 【带接管式呼吸阀】-HX系列储罐接管呼吸阀
 全新不锈钢接管呼吸阀厂家出售


【带接管式呼吸阀】-HX系列储罐接管呼吸阀

HX1 型呼吸阀
DN50-400
HXF1 型阻火呼吸阀
DN50-400



单位:mm
DN 50 80 100 150 200 250 300 400
H
280 350
430 500
430 500
530 600
630 700
740 820
820 900
940 1020
L 300 450 450 650 850 1000 1100 1250

【带接管式呼吸阀】-HX系列储罐接管呼吸阀与罐体连接的法兰标准为JB/T78-94 PN0.6MPa,
也可以由用户指定。

HX2 型带双接管呼吸阀
DN50-250
HXF2 型带双接管阻火呼吸阀
DN50-250



单位:mm
DN 50 80 100 150 200 250
H1
110 180
180 250
180 250
220 290
260 379
320 400
H
280 350
430 500
430 500
530 600
630 700
740 820
L 320 450 450 620 750 850
L1 160 225 225 330 375 425



HX3 型带吸入接管呼吸阀
DN50-250
  HXF3 型带吸入接管阻火呼吸阀
DN50-250



单位:mm
DN 50 80 100 150 200 250
H1
110 180
180 250
180 250
220 290
260 330
320 400
H
280 350
430 500
430 500
530 600
630 700
740 820
L1 160 225 225 330 358 425
L 310 450 450 635 800 950



                   HX4 型带呼出接管呼吸阀
                   DN50-250
  HXF4 型带呼出接管阻火呼吸阀
DN50-250



单位:mm
DN 50 80 100 150 200 250
H1
110 180
180 250
180 250
220 290
260 330
320 400
H
280 350
430 500
430 500
530 600
630 700
740 820
L1 160 225 225 330 358 425
L 310 450 450 635 800 950



              HX5 型单呼阀
            DN50-250
        HXF5 型阻火单呼阀
DN50-500

单位:mm
DN 50 80 100 150 200 250 300 400 500
H
250 320
400 470
400 470
470 540
550 620
620 700
  780
  800
  1100
L 290 420 420 535 700 835 950 1100 1200

       HX6 型单吸阀
    DN50-250
          HXF6 型阻火单吸阀
DN50-250

单位:mm
DN 50 80 100 150 200 250
H
280 350
430 500
430 500
530 600
630 700
740 820
L 320 450 450 620 750 850

 HX7 型带接管呼出阀
DN50-300

   HXF7 型带接管阻火呼出阀
DN50-300

单位:mm
DN 50 80 100 150 200 250 300
H1
110 180
160 270
160 270
200 270
250 320
290 370
320 400
H
250 320
400 470
400 470
470 540
550 625
620 700
700 780
L1 165 250 250 320 400 480 550
L 300 420 420 520 650 760 880

HX8 型带接管吸入阀
DN50-250
HXF8 型带接管阻火吸入阀
DN50-250

单位:mm
DN 50 80 100 150 200 250
H1
110 180
160 230
160 270
200 270
250 320
290 370
H
250 320
400 470
400 470
470 540
550 625
620 700
L1 165 250 250 320 400 480
L 300 420 420 520 650 760

HX7Y 型带接管呼出阀 HXF7Y 型带接管阻火呼出阀



产品型号 进入口径×呼出口径 H1 H L1 L
HX7Y DN250×DN300
380 700 480 700
HX7Y DN80×DN100 270 470 250 420
HXF7Y DN100×DN150 280 480 250 420
备 注 “Y ”表示进出口不一致,即异径
