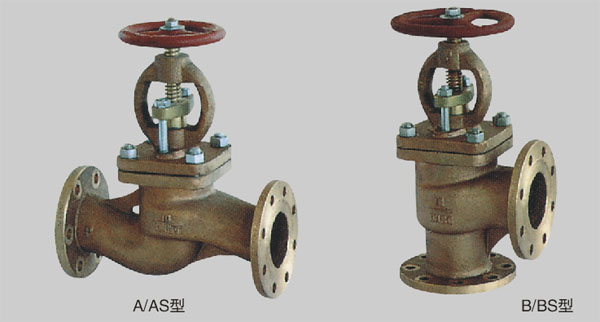

  产品名称: 【船用法兰青铜截止止回阀】GB/T588-1993
  产品型号: GB/T588-1993


  咨询电话:021-34556223 51877939 陈先生,林先生,赖先生,李小姐
 相关产品
 【船用法兰铸铁截止止回阀】GB/T591-1993
 【船用外螺纹青铜截止止回阀】GB/T596-1983
 【船用法兰铸钢截止止回阀】GB/T585-1999
 【船用法兰青铜截止止回阀】GB/T588-1993


【船用法兰青铜截止止回阀】GB/T588-1993-上海浦蝶阀门有限公司



性能规范 Technical Data

公称压力 Nominal Pressure(MPa)

公称通径 Nominal Diameter(am)

适用介质 Applicable Medium

0.6

15~150

海水、淡水、滑油、燃油和 t≤250℃蒸汽 Sea water, Fresh water, Lubricanting oil, Fuel oil, t≤250℃ steam.

1.0

65~150

1.6

65~150

2.5

15~125

主要零部件材质 Materials of Main Parts

零件名称 Parts Name

材料 Material

名称 Name

牌号 Marks

阀体、阀盖、阀盘 Body/Cover/Disc

铸锡青铜 Cast Tin Bronze

ZCuSn10Zn2, ZCuSn5Pb5Zn5

阀杆 Stem

铝青铜 Aluminum Bronze

CuA19Mn2

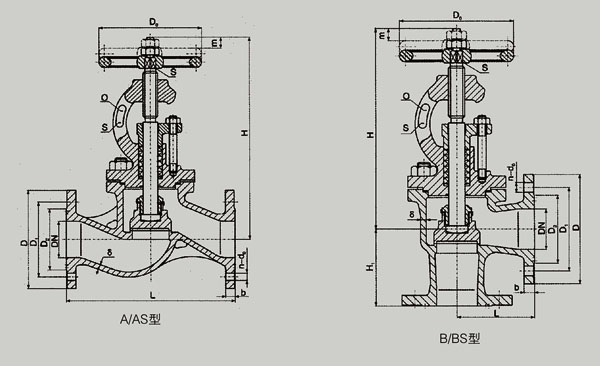

PN1.0、1.6、2.5MPa的A型、B型基本尺寸 Dimensions

公称 压力 PN (MPa) 公称 通径 DN (mm) 结构尺寸
Structure Dimension
壁厚 Thickness 法兰 Flange 螺栓
Bolt
手轮
Hand wheel
升程
Lift Range m
参考重量 Weight(kg)
L H≈ H1
A型 B型 A型 B型 B型 D D1 D2 d0 b n个 Th Do S A型 B型
1.0 65 290 115 309 275 115 6 155 123 104 15 14 6 M14 140 12 17 14.6 12.6
80 310 125 345 298 125 6 170 138 118 15 14 8 M14 160 14 20 18.9 17.1
100 350 150 374 325 135 6 190 158 138 15 14 8 M14 180 14 25 28.1 23.2
125 400 175 426 372 155 7 215 183 164 15 14 10 M14 200 17 32 38.0 35.2
150 480 180 487 415 160 7 240 208 190 15 14 12 M14 200 17 38 55.8 47.9
1.6 125 400 175 465 405 155 7 225 187 168 17 17 10 M16 250 22 32 53.3 45.1
150 480 180 524 457 160 8 255 217 196 17 19 12 M16 280 24 38 62.6 58.3
2.5 20 150 75 217 203 75 5 95 68 48 13 12 4 M12 80 8 7 4.6 4.4
25 160 80 217 203 80 5 105 73 56 13 13 4 M12 80 8 7 5.1 5.O
32 180 85 236 216 85 5 115 83 64 15 13 6 M14 100 9 9 6.3 6.3
40 200 90 260 236 90 5 125 93 74 15 14 6 M14 120 11 11 8.5 7.7
50 230 95 288 258 95 6 135 103 84 15 14 6 M14 140 12 14 10.9 10.3
65 290 115 334 301 115 7 170 132 110 17 17 8 M16 160 14 17 17.9 15.9
80 310 125 362 321 125 7 185 147 126 17 19 8 M16 200 17 20 25.4 23.5
100 350 150 427 378 135 8 205 167 146 17 19 10 M16 250 22 25 37.6 32.8
125 400 175 493 433 155 9 240 196 172 21 21 10 M20 280 24 32 65.4 52.6

PN0.6、1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions

公称 压力 PN (MPa) 公称 通径 DN (mm) 结构尺寸
Structure Dimension
壁厚 Thickness 法兰 Flange 螺栓
Bolt
手轮
Hand wheel
升程 Lift Range m 参考重量 Weight(kg)
L H≈ H1
AS型 BS型 AS型 BS型 BS型 D D1 D2 d0 b n个 Th Do S AS型 BS型
0.6 15 130 90 217 203 90 4 80 55 40 11 12 4 M10 80 8 7 3.9 3.8
20 150 95 217 203 95 4 90 65 50 11 12 4 M10 80 8 7 4.4 4.3
25 160 100 217 203 100 4 100 75 60 11 14 4 M10 80 8 7 4.8 4.9
32 180 105 236 216 105 5 120 90 70 14 15 4 M12 100 9 9 6.7 6.5
40 200 115 260 236 115 5 130 100 80 14 16 4 M12 120 11 11 8 8.2
50 230 125 288 258 125 5 140 110 90 14 17 4 M12 140 12 14 11.5 12.5
65 290 145 310 275 145 6 160 130 110 14 17 4 M12 140 12 17 15.2 13.8
80 310 155 345 298 155 6 190 150 128 18 19 4 M16 160 14 20 22 21.2
100 350 175 374 325 175 6 210 170 148 18 20 4 M16 180 14 25 32.1 27.8
125 400 200 426 366 200 7 240 200 178 18 20 8 M16 200 17 32 43.2 41.5
150 480 225 487 415 225 7 265 225 202 18 20 8 M16 200 17 38 63.1 57.8
1.6 65 290 145 334 301 145 6 185 145 122 18 17 4 M16 160 14 19 20.5 19.2
80 310 155 366 321 155 6 200 160 133 18 19 8 M16 200 17 20 28.3 27.2
100 350 175 427 378 175 6 220 180 158 18 20 8 M16 250 22 25 45.3 39.5
125 400 200 465 405 200 7 250 210 184 18 22 8 M16 250 22 32 57 51.3
150 480 225 524 457 225 8 285 240 212 22 22 8 M20 280 24 38 69 68.9
2.5 15 130 90 217 203 90 5 95 65 47 14 12 4 M12 80 8 7 5.3 5
20 150 95 217 203 95 5 105 75 58 14 12 4 M12 <, FONT size=2>80 8&, amp;, amp;, lt;, /FONT> 7 5.8 5.5
25 160 100 217 203 100 5 115 85 68 14 14 4 M12 80 8 7 6.1 6.4
32 180 105 236 216 105 5 140 100 78 18 15 4 M16 100 9 9 8.6 8.4
40 200 115 260 236 115 5 150 110 88 18 16 4 M16 120 11 11 10.6 11.2
50 230 125 288 258 125 6 165 125 102 18 17 4 M16 140 12 14 14.2 14
65 290 145 334 301 145 7 185 145 122 18 17 8 M16 160 14 19 20.7 19.4
80 310 155 362 321 155 7 200 160 133 18 19 8 M16 200 17 20 28.5 27.4
100 350 175 427 378 175 8 235 190 158 22 20 8 M20 250 22 25 45 8 40
125 400 200 493 433 200 9 270 220 184 26 26 8 M24 280 24 32 75 5 61.6
