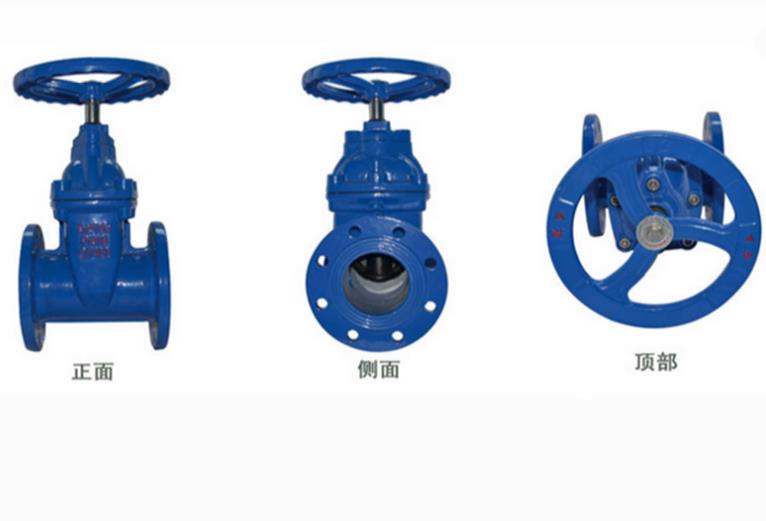

 【闸阀选型介绍】


【闸阀选型介绍】-上海浦蝶阀门有限公司

闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的楔式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异 。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

闸阀的种类按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸板式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。

  开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置,按闸板的位置(即行程〉来确定。有的闸阀 , 阀杆设在闸板上,手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

闸阀工作原理及优点:转动手轮,通过手轮与阀杆的螺纹的提升或下降与阀杆连接的阀板,达到开启和关闭的作用

闸阀具有以下优点:流体阻力小 , 密封面能受介质的冲刷和侵蚀小。 开闭较省力。 介质流向不受限制 , 不阻流、不降低压力。 形体简单 , 结构长度短,制造工艺性好,适用范围广。

闸阀的缺点如下:密封面之间易引起冲蚀和擦伤,维护比较困难。 外形尺寸较大,开启需要一定的空间,开闭时间长。

闸阀的安装与维护应注意以下事项:1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。 2、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。 3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。 4、带传动机构的闸阀,按产品使用说明书的规定安装。



按介质分类: 耐酸咸闸阀、燃气用闸阀、蒸汽闸阀、气体闸阀、热油用闸阀、水用闸阀、耐腐蚀闸阀、污水用闸阀、硝酸用闸阀。

按传动方式分类:手动闸阀、正齿轮传动闸阀、伞齿轮传动闸阀、电动闸阀、气动闸阀、液动闸阀。

按连接方式分类:法兰闸阀、焊接式闸阀、内螺纹闸阀。

按材质分类:不锈钢闸阀、碳钢闸阀、铸铁闸阀、合金钢闸阀、黄铜闸阀、锻造闸阀。

按闸阀名称分类: 闸阀~【楔式闸阀】~【Z41W不锈钢闸阀】~【DZ41W、DZ61W低温闸阀】~【Z941、Z961电动闸阀】~【Z442H、Z441H正齿轮传动闸阀】~【JZ542H、Z541H伞齿轮传动闸阀】~【BZ41H保温闸阀】~【JLXLZ971/3H两项流闸阀】~【Z41F46衬氟闸阀】~【Z41Y、Z61Y高温高压闸阀】~【Z61Y焊接闸阀】~【Z41Y、Z61Y自密封闸阀】~【Z45X、RVCX、RVHX、RRHX、RVEX、RRHN、RVHS弹性座封闸阀】~【Z45X消防信号闸阀】~【埋地式弹性座封闸阀】~【Z15W内螺纹闸阀】~【Z41H法兰闸阀】~【CYZD40H差压油密封楔式性闸阀】~【KPTYZ42H自动调平油密封闸阀】~【WZ41H波纹管闸阀】~【NKZ44H、NKZ41H、NKZ61H、NKZ64H真空隔离闸阀】~【DSZ61H、DSZ44H水封闸阀】~【PZ48H/PZ44Y排污闸阀】~【平板闸阀】~【带导流孔平板闸阀】~【无导流孔平板闸阀】~【双平行闸板阀】~【明杆闸阀】~【暗杆闸阀】~【日标闸阀】~【美标闸阀】
