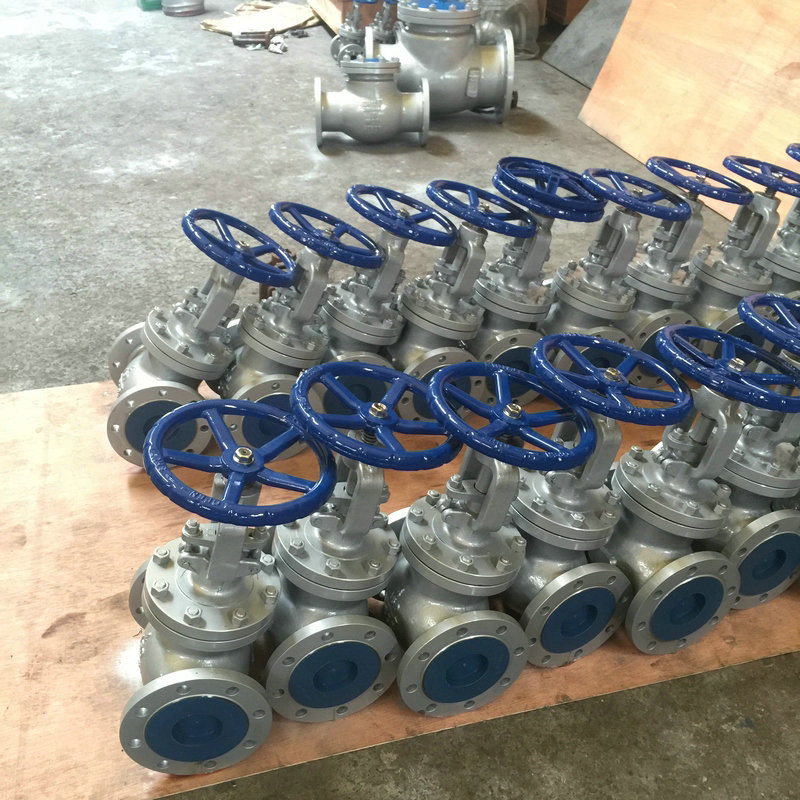

 【截止阀选型介绍】

【截止阀选型介绍】-上海浦蝶阀门有限公司

截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺 母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。

  截止阀的分类:1.根据截止阀的通道方向,分为: 1)直通式截止阀。 2)直流式截止阀:在直流式或Y形截止阀中,阀体的流道与主流道成一斜线,这样流动状态的破坏程度比常规截止阀要小,因而通过阀门的压力损失也相应的小了。 3)角式截止阀:在角式截止阀中,流体只需改变一次方向,以致于通过此阀门的压力降比常规结构的截止阀小。 4)柱塞式截止阀:这种形式的截止阀是常规截止阀的变型。5) 截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。在该阀门中,阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开,并通过由阀盖螺 母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换,可以采用各种各样的材料制成,该阀门主要用于“开”或者“关”,但是备有特制形式的柱塞或特殊的套环,也可以用于调节流量。

截止阀具有以下优点:

1、结构简单,制造和维护比较方便。 2、工作行程小,启闭时间短。 3、密封性好,密封面间磨擦力小,寿命较长。

截止阀的缺点如下:

1、流体阻力大,开启和关闭时所需力较大。 2、不适用于带颗粒、粘度较大、易结焦的介质。 3、调节性能较差。

截止阀的安装与维护应注意以下事项:

1、手轮、手柄操作的截止阀可安装在管道的任何位置上。 2、手轮、手柄及伟动机构,不允许作起吊用。 3、介质的流向应与阀体所示箭头方向一致。

按介质分类: 耐酸咸截止阀、燃气用截止阀、蒸汽截止阀、气体截止阀、热油用截止阀、水用截止阀、耐腐蚀截止阀、污水用截止阀、氨用截止阀、抗生素截止阀。

按传动方式分类:手动截止阀、正齿轮传动截止阀、伞齿轮传动截止阀、电动截止阀、气动截止阀、液动截止阀。

按连接方式分类:法兰截止阀、焊接式截止阀、内螺纹截止阀、卡套式截止阀、外螺纹截止阀。

按材质分类:不锈钢截止阀、碳钢截止阀、铸铁截止阀、合金钢截止阀、黄铜截止阀、塑料截止阀。

按截止阀名称分类: 截止阀~【J41W不锈钢截止阀】~【J941H、J961Y电动截止阀】~【J441H正齿轮传动截止阀】~【J541H伞齿传动轮截止阀】~【BJ41H、BJ45H保温截止阀、直流式保温截止阀】~【J61Y-P54/170V高温高压截止阀】~【J41Y/J61Y高温截止阀】~【J41H、J61H高压截止阀】~【J61、J65、J64焊接式截止阀】~【Y形截止阀J45/J65Y】~【J41、J61自密封高压截止阀】~【WJ41H、WJ44H、WJ45H、WJ61H、WJ11H波纹管截止阀】~【JY41W氧气截止阀】~【NKJ41H、NKJ44H、NKJ61真空隔离截止阀】~【DSJ41H、DSJ61H水封截止阀】~【J41B、J42B、J61B、J21B、J11B氨用截止阀】~【J44、J64角式截止阀】~【J41F4衬氟截止阀、J45F4直流式衬氟截止阀】~【J41J衬胶截止阀、J45J直流式衬胶截止阀】~【J41F-6S、J11F-6S塑料截止阀】~【J41N液化石油气截止阀、天燃气截止阀】~【DJ41W、DJ61W低温截止阀】~【J41H撞击式截止阀】~【WJ41H、J41H蒸汽截止阀】~【YJ41F抗生素截止阀】~【节流阀】~【高压节流阀】~【截止节流平衡阀】~【FJ41Y节流截止放空阀】~【TPJ41Y节流截止排污阀】~【TP41、TPL41阀套式排污截止阀】~【日标截止阀】~【美标截止阀】。

【截止阀选型介绍】【价格】【参数】【供应信息】请来电详询
