	产品名称：	煤粉专用卸灰球阀Q647MF
	产品型号：	Q647MF


	咨询电话：021-34556223,34556225 销售部

相关产品

煤粉专用卸灰球阀Q647MF

【煤粉专用卸灰球阀】-上海浦蝶阀门有限公司
产品型号：Q647MF
产品口径：DN200～DN600
产品压力：0.6～1.6MPa
产品材质：碳钢、不锈钢、合金钢等

1.【煤粉专用卸灰球阀】结构特点及用途

本系列结构特点同喷煤球阀是控制含尘气体、含颗粒液体、粉末等介质理想设备，主要适用于高炉除尘卸灰系统。
本系列球阀有气动、液动、电动、蜗轮蜗杆等驱动。

2.【煤粉专用卸灰球阀】性能

型号	公称压力 MPa	强度试验 MPa	密封试验压力 MPa	适用温度℃	适用介质
Q347MF	0.6	0.9	0.66	≤350、150	煤粉、废渣、泥浆、煤灰等
Q347MF	1.6	2.4	1.76	≤350、150	煤粉、废渣、泥浆、煤灰等

3.【煤粉专用卸灰球阀】参数

公称通径	气缸型号	供气压力	管接头	动作时间
DN200～250	QYQGA200×250	0.40.6-MPa	H18×1.5	≤8S
DN300	QYQGA250×340	0.40.6-MPa	H27×2	≤8S
DN350～400	QYQGA300×460	0.40.6-MPa	H27×2	≤8S
DN500～600	QYQGA400×580	0.40.6-MPa	H27×2	≤8S

液压装置性能参数

公称通径	液压型号	液压系统压力	管接头	动作时间
DN200-300	QYDG100	4-6.3MPa	H18×1.5	≤15S
DN350-400	QYDG120		H18×1.5
DN500-600	QYDG160		H27×2

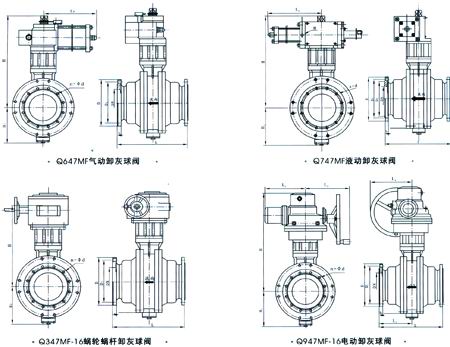

4.【煤粉专用卸灰球阀】主要外形连接尺寸表

型号	公称压力PN	公称通径DN	200	250	300	350	400	5D0	600
蜗轮传动传动卸灰球阀Q347MF	0.6Mpa	D	315	370	435	485	535	640	755
		D1	280	335	395	445	495	6D0	705
		L	500	600	700	800	900	1000	1100
		L3	655	655	815	1043	1043	1243	1243
		H	714	821	936	1010	1049	1240	1320
		H1	270	330	374	414	431	515	595
		b	22	24	24	26	28	30	30
		n-φd	8-φ18	12-φ18	12-φ23	12-φ23	16-φ23	16-φ23	20-φ25
	1.6MPa	D	335	405	460	520	580	705	840
		D1	295	355	410	470	525	650	770
		L	500	600	700	800	900	1000	1100
		L3	655	655	815	1043	1043	1243	1243
		H	714	821	936	1010	1049	1240	1320
		H1	270	330	374	414	431	515	595
		b	30	32	34	38	40	46	54
		n-φd	12-φ23	12-φ25	12-φ25	16-φ25	16-φ30	20-φ34	20-φ41
液动卸灰球阀Q847MF	1.6MPa	D	335	405	460	520	580	705	840
		D1	295	355	410	470	525	650	770
		D2	265	320	375	435	485	608	718
		L	500	600	700	800	900	1000	1100
		L2	578	578	578	578	578	668	668
		H	708	797	836	866	896	1101	1161
		H1	270	330	374	414	431	515	595
		b	30	32	34	38	40	46	54
		z-d	12-φ23	12-φ25	12-φ25	16-φ25	16-φ30	20-φ34	20-φ41
气动卸灰球阀Q347MF	1.6MPa	M	18×1.5	18×1.5	18×1.5	18×1.5	18×1.5	27×2	27×2
		D	335	405	460	520	580	705	840
		D1	295	355	410	470	525	650	770
		L	500	600	700	800	900	1000	1100
		H	612	701	754	784	842	1010	1102
		H1	270	330	374	414	431	515	595
		b	30	32	34	38	40	46	54
		n-φd	12-φ23	12-φ25	12-φ25	16-φ25	16-φ30	20-φ34	20-φ41
		配用手动装置	S-01	S-02	S-03	S-04	S-05	S-06	S-07
电动卸灰球阀Q947MF	1.6MPa	D	335	405	460	520	580	705	840
		D1	295	355	410	470	525	650	770
		L	500	600	700	800	900	1000	1100
		L1	225	300	322	400	450	500	550
		L2	274	476	476	476	476	476	476
		L3	216	400	400	400	4D0	400	400
		L4	185	381	381	381	381	381	381
		H	702	898	937	997	1027	1147	1207
		H1	270	330	374	414	431	515	595
		b	30	32	34	38	40	46	54
		n-φd	12-φ23	12-φ25	12-φ25	16-φ25	16-φ30	20-φ34	20-φ41
		配用电动置	DQ200A	QB4400	QB4000	QB44000	QB45000	Q856000	QB56000

【煤粉专用卸灰球阀】【价格】【参数】【供应信息】请来电详询
