产品名称： |

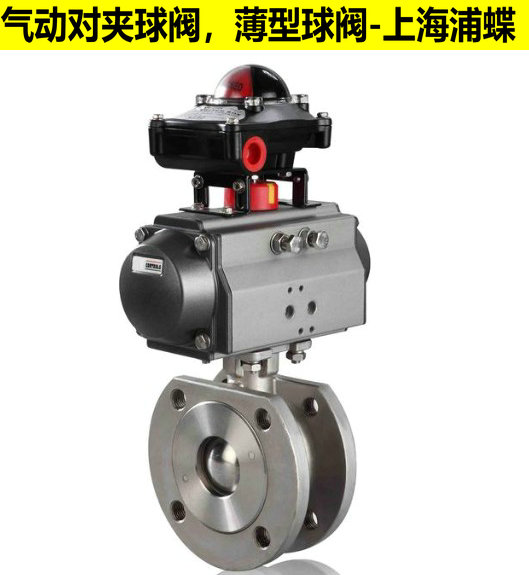

【Q671F气动薄型球阀】 |
| |
产品型号： |
Q671F |
| |
|
| |
 |
| |
咨询电话：021-34556223,34556225 销售部 |
|
|
 |
|
【Q671F气动薄型球阀】浦蝶气动薄型球阀系列 1.Q671F气动薄型球阀概述 气动薄型球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，就可以实现全开—全闭的动作。该产品密封性能分为金属密封与软密封。具有结构紧凑、体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。可广泛用于石油、化工、轻工、制药、造纸等工业过程自动控制系统中作远距离集中控制或就地控制。 2.Q671F气动薄型球阀技术参数 公称通径DN(mm) | 15～150 | 公称压力PN(MPa) | 1.6～6.4 | 公称压力 Ps(MPa) | 强度试验 | 2.4～9.6 | 密封试验 | 1.76～7.0 | 材料代号 | C | P | R | 主要
零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti | 球杆 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 密封圈 | 增强聚四氟乙炔烯 对位聚苯 | 填料 | 聚四氟乙烯 柔性石墨 | 适用
工况 | 适用介质 | 水,蒸汽,油品 | 硝酸类 | 醋酸类 | 适用温度 | -28～250℃ | 执行器 | 型号 | GT系列、SW系列, BRAY系列 | 气源压力 | 0.4～0.7MPa |
3.Q671F气动薄型球阀图纸及尺寸
通径DN | d | L | D | K | D1 | n-Md | f | H | W | mm | in | 10 | 3/8″ | 10 | 32 | 85 | 60 | 38 | 4-M12 | 2 | 165 | 104 | 15 | 1/2″ | 14 | 35 | 90 | 65 | 46 | 4-M12 | 2 | 180 | 140 | 20 | 3/4″ | 19 | 38 | 100 | 75 | 56 | 4-M12 | 2 | 185 | 140 | 25 | 1″ | 24 | 42 | 110 | 85 | 65 | 4-M12 | 2 | 190 | 140 | 32 | 1 1/4″ | 29 | 50 | 130 | 100 | 76 | 4-M16 | 3 | 205 | 164 | 40 | 1 1/2″ | 38 | 60 | 145 | 110 | 84 | 4-M16 | 3 | 220 | 164 | 50 | 2″ | 48 | 70 | 160 | 125 | 99 | 4-M16 | 3 | 255 | 190 | 65 | 2 1/2″ | 64 | 95 | 180 | 145 | 118 | 8-M16 | 3 | 280 | 210 | 80 | 3″ | 76 | 118 | 195 | 160 | 132 | 8-M16 | 3 | 330 | 247 | 100 | 4″ | 95 | 140 | 215 | 180 | 156 | 8-M20 | 3 | 370 | 276 | 125 | 5″ | 118 | 195 | 245 | 210 | 184 | 8-M24 | 3 | 460 | 348 | 150 | 6″ | 150 | 260 | 280 | 240 | 211 | 8-M24 | 3 | 540 | 378 | 200 | 8″ | 200 | 350 | 335 | 295 | 274 | 8-M24 | 3 | 670 | 432 |
结构长度： Q/OLF002-88
法兰标准：JB亦可按GB9113、ANSI B16.5 JIS B2212 气动薄型球阀|气动不锈钢薄型球阀|气动保温薄型球阀|气动对夹球阀 |
|
|
|
