   首页 - 产品展厅 - 产品介绍

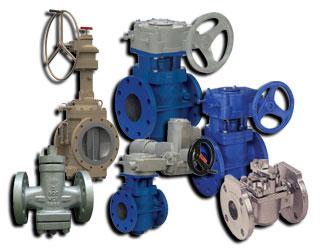

  产品名称: 进口旋塞阀
  产品型号: PG


  咨询电话:021-34556223,34556225 销售部
 相关产品
 进口旋塞阀


进口二通旋塞阀采用填料密封直通式结构,旋塞密封面材料为灰铸铁PG/DP-DI、铸铜PG/DP-DB,公称压力 PN10、阀体材料为灰铸铁的旋塞阀。适用于工作压力小于 1.0MPa,温度低于 100℃ 的水、蒸汽、油品等介质的管路上作启闭用。




产品范围

适用压力范围:DIN PN10/150PSi
适用温度范围:≤100℃
主体材料:铸铁、铜
规格范围:3/4”~6"



----------------------------------------------------------------------------------------------------------------------

进口轨道旋塞阀外形接近闸门,并采用法兰连接的方式,阀体内部采用塞子旋转的原理实现启闭。设计原理合理、简单、美观,以满足市场需求。适用于压力级 150~900LB1.6~32.0MPa),工作温度 -29~150℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。


进口轨道旋塞阀工作原理轨道旋塞阀全开的状态下,塞子的通道阀体的通道对齐,能保证理想的最低压力降。转动手轮塞子朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭;当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动 90 度,最后塞子的通道于阀体的通道对齐,使阀门处于全开的状态。

设计特点
轨道旋塞阀在开启的过程中阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损。
塞子转动灵活,又可以保证进、出口端和中法兰连接端的密封,同时密封采用软密封(氟橡胶),密封性是通过阀片四周的密封圈来实现的。
独特的燕尾槽保护和固定密封圈,使密封在关闭时为零泄露。
使用介质范围广,不受安装方向的限制。无振动,噪声小

产品范围

适用压力范围:150~900LB
适用温度范围:-29~180℃
主体材料:碳钢、不锈钢、超低碳不锈钢
规格范围:1/2"~16"(150LB)



----------------------------------------------------------------------------------------------------------------------

进口卡套式软密封旋塞阀适用于公称压力为ANSI 150~600LB,工作温度为-29~180℃的石油、化工、制药、化肥、电力行业等各种工况管路上,切断或接通管路介质。

产品特点

►PG/D卡套式软密封旋塞阀密封性是通过卡套四周的密封面来实现的,独特的 360° 金属唇边保护固定卡套;
阀门没有空腔给介质积聚;
金属唇边在旋塞转时提供自洁的作用,适合于粘稠和易结垢的工况;
双向流动,使用安装更方便;
零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

产品范围

适用压力范围:150~600LB
适用温度范围:-29~180℃
主体材料:碳钢、不锈钢、超低碳不锈钢
规格范围:1/2"~16"(150LB); 1/2"~14"(300LB); 1/2"~6"(600LB)



----------------------------------------------------------------------------------------------------------------------

进口压力平衡式旋塞阀法兰连接、油密封直通式结构,旋塞密封面材料为合金钢或不锈钢,压力级为 150Lb~900LB,阀体材料为碳钢或不锈钢的旋塞阀。适用于公称压力 Class150~900Lbs,工作温度 -29~180℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

产品特点

压力平衡式倒装油密封旋塞阀产品结构合理、密封可靠、性能优良、造型美观;
►PG/K油密封旋塞阀倒装压力平衡的结构,开关动作轻;
阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能;
零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要

产品范围

适用压力范围:150~900LB
适用温度范围:-29~180℃
主体材料:碳钢、不锈钢、超低碳不锈钢
规格范围:1/2"~14"(150~900LB)



-------------------------------------------------------------------------------------------------------------------

进口高性能提升式旋塞阀是新型旋塞阀,它采用了先提升后启闭的阀门操作方式,大大减少了旋塞阀的启闭力矩,而且不同于传统旋塞阀采用矩形缩径通道,该阀门通常采用圆形通道,使旋塞阀的流体阻力大大减少,金属硬密封提升式旋塞阀兼有球阀与闸阀的有点,能用于高温、高压工况,大大扩展了旋塞阀的使用范围。

产品特点

金属硬密封提升式旋塞阀启闭时先提升旋塞,使旋塞与阀座密封面相脱离,然后 90°旋转旋塞,使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离,故阀门的启闭非常轻松,而且密封面在开启或关闭过程中不易擦伤,阀门使用寿命长。
金属硬密封提升式旋塞阀无论处在开启状态或关闭状态,密封面均受到保护,不受介质冲刷,密封紧密可靠。
普通旋塞阀采用矩形流道,且流道面积缩减,有较大的流体阻力损失,而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道,流体阻力最小。
金属硬密封提升式旋塞阀结构紧凑,体积小,与闸阀相比,阀门的高度尺寸大大减小,与截止阀相比,流体阻力大大减小。
与普通旋塞阀相比,金属硬密封提升式旋塞阀适用的压力及温度范围更大。
金属硬密封提升式旋塞阀两侧阀座密封面均可密封,阀门的安装与使用不受介质流向的限制。
金属硬密封提升式旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压,通过加大密封比压,可使旋塞阀具有更好的密封性能。
阀座密封面凸起,便于密封面清洗,密封面上不易积存结晶介质或固体颗粒

产品范围

适用压力范围:150~900LB
适用温度范围:≤425℃
主体材料:碳钢、不锈钢、超低碳不锈钢
规格范围:1/2"~16"



--------------------------------------------------------------------------------------------------------------------

进口球式防腐偏心旋塞阀外形美观,启闭灵活,维修方便,密封性能好,流通面积大,流阻小;焊接 Ni 密封阀座,提供了可靠的防腐蚀和耐磨性能。可在恶劣的水质和油品中使用。采用了偏心结构,阀门启闭时,球瓣从密封座脱开,没有摩擦和磨损,因而启闭力矩小,启闭灵活。由于偏心运动,阀门具有关闭严密的密封功能和密封副磨损补偿性,大大提高了密封的可靠性和使用寿命。


产品特点

偏心旋塞阀双偏心设计、低摩擦开启和关闭,确保零泄露。
含镍(Ni90%3mm 厚的堆焊阀座,或高性能树脂阀座,能满足多种的耐腐蚀要求。
型组合密封圈,可在不卸下操作装置的情况下进行更换。
密封胶加注口设计,可延长阀门适用周期。
阀轴承为自润滑材料,无需加润滑脂,对阀轴磨损很小。
旋塞体模压热包胶,无橡胶脱落和冲刷腐蚀的担忧。
阀盖和阀体用 型圈密封,螺栓数量减少,方便维修。
提供阀门进出口压力表接头,方便用户控制和测定流量

产品范围

适用压力范围:PN06~1.6MPa
适用温度范围:-29~180℃
主体材料:碳钢、不锈钢、超低碳不锈钢
规格范围:4"~24"
