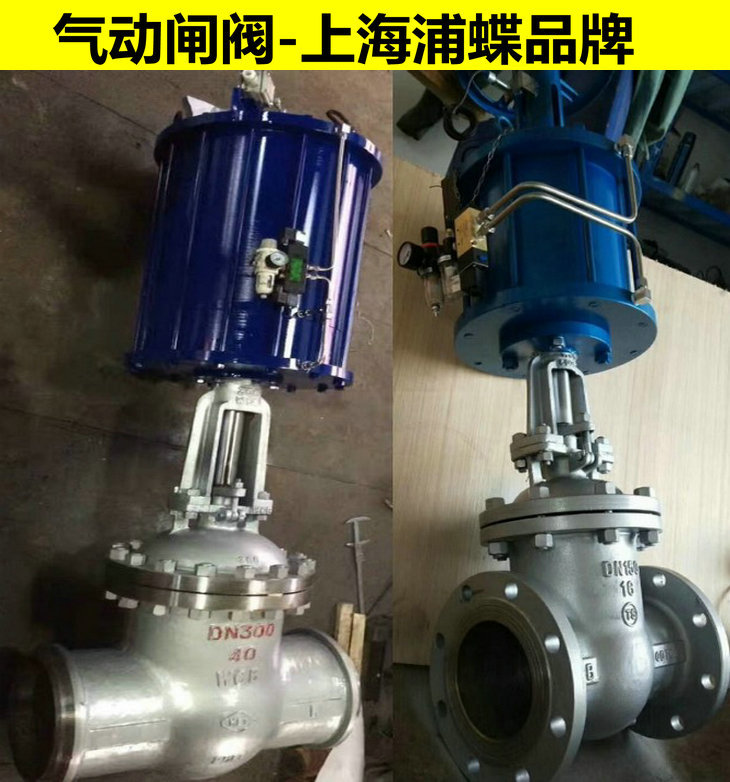

  产品名称: 法兰气动闸阀Z641H
  产品型号: Z641H


  咨询电话:021-34556223,34556225 销售部
 相关产品
 气动带手动刀闸阀
 Z641H不锈钢气动闸阀
 法兰气动闸阀Z641H


【法兰气动闸阀】-上海浦蝶阀门有限公司
产品型号:Z641H
产品口径:DN40~DN600
产品压力:1.0-6.4Mpa
产品材质:铸钢、不锈钢、合金钢等

1.【法兰气动闸阀】概述

法兰气动闸阀Z641H由于具有优良的切断性能,故在工业领域得到广泛应用。公称压力有1.6、6.4MPa,口径由40至600mm,温度范围为-196℃至500℃。

特点

1.气动闸阀的执行机构具有正、反两种作用功能,故阀的开、关方式有气开、气关两种作用方式。闸阀采用金属接触式独特结构、动作可靠,具有极高的切断性能,比常规的切断阀优越。允许泄漏量达到10-8×KV。使用范围广,温度可由-196℃至500℃,口径小至40mm,大至600mm.阀座有平行、60°V型切口和90°V型切口三种,适应不同使用场合需要。

2.阀体可用夹套形式保温,用以介质冷却后易堵塞,凝结或结焦场合使用。

选用材料

1.阀体、阀盖:ZG230-450阀板:1Cr18Ni9Ti堆焊司太莱合金阀杆:1Cr18Ni9Ti闸板:1Cr18Ni9Ti堆焊司太莱合金气缸:无缝钢管活塞:铸铝合金密封圈:耐油O型橡胶

2.垫料:聚四氟乙烯,柔性石墨

2.【法兰气动闸阀】主要技术参数

公称通径DN(mm)

40

50

80

100

125

150

200

250

300

350

400

450

500

600

额定流量系数KV

170

270

510

940

1400

2200

3500

8500

9600

13000

17000

55000

27000

38000

公称压力PN(MPa)

1.66.4

活塞直径D(mm)

120

160

280

360

420

540

操作压力P(MPa)

0.3~0.5

介质温度t(℃)

标准:-20~250高温:250~500低温:-196~-20

允许泄漏量

10-8×KV

流量特性

近似直线

动作方式

继续、连续(配阀门定位器)

3.【法兰气动闸阀】允许压差

DN(mm)

P(MPa)

D(m)

40

50

80

100

125

150

200

250

300

350

400

450

500

600

120

0.3

1.95

1.18



























0.4

3.08

2.03



























0.5

1.06

2.88

























160

0.3





1.35

0.93

0.63





















0.4





2.04

1.46

0.99





















0.5





2.04

1.99

1.35



















280

0.3











1.65

1.02

0.67















0.4











2.04

1.50

1.00















0.5











2.04

1.96

1.14













360

0.3

















0.77

0.57











0.4

















1.13

0.87











0.5

















1.20

0.92









420

0.3





















0.65

0.50







0.4





















0.97

0.75







0.5





















1.29

1.00





540

0.3

























0.74

0.49



0.4

























1.09

0.74



0.5

























1.44

0.98

4.【法兰气动闸阀】连接尺寸

DN

PN

L

H

h

A

C

G(kg)

40

PN16

250

675

255

120

200

29

PN64

31

50

PN16

250

685

255

120

200

32

PN64

40

80

PN16

280

800

340

120

200

42

PN64

310

160

240

52

100

PN16

300

850

370

120

200

80

PN64

350

160

240

90

125

PN16

325

1020

415

120

200

95

PN64

400

160

240

105

150

PN16

350

1085

455

160

240

110

PN64

450

280

360

130

200

PN16

400

1195

515

160

240

215

PN64

500

280

360

275

250

PN16

450

1460

580

160

240

320

PN64

550

280

360

380

300

PN16

500

1575

645

280

360

440

PN64

600

360

500

350

PN16

550

1890

810

280

360

520

PN64

650

360

440

580

400

PN16

600

2070

900

360

440

850

PN64

700

420

500

910

450

PN16

650

2350

975

360

440

890

PN64

750

420

500

1000

500

PN16

700

2500

1073

360

440

950

PN64

800

540

620

1200

600

PN16

750

2930

1302

360

440

1100

PN64

850

540

620

1300

外形尺寸及重量

DN

PN

L

H

h

A

C

G(kg)

40

PN16

250

675

255

120

200

29

PN64

31

50

PN16

250

685

255

120

200

32

PN64

40

80

PN16

280

800

340

120

200

42

PN64

310

160

240

52

100

PN16

300

850

370

120

200

80

PN64

350

160

240

90

125

PN16

325

1020

415

120

200

95

PN64

400

160

240

105

150

PN16

350

1085

455

160

240

110

PN64

450

280

360

130

200

PN16

400

1195

515

160

240

215

PN64

500

280

360

275

250

PN16

450

1460

580

160

240

320

PN64

550

280

360

380

300

PN16

500

1575

645

280

360

440

PN64

600

360

500

350

PN16

550

1890

810

280

360

520

PN64

650

360

440

580

400

PN16

600

2070

900

360

440

850

PN64

700

420

500

910

450

PN16

650

2350

975

360

440

890

PN64

750

420

500

1000

500

PN16

700

2500

1073

360

440

950

PN64

800

540

620

1200

600

PN16

750

2930

1302

360

440

1100

PN64

850

540

620

1300

【法兰气动闸阀】【价格】【参数】【供应信息】请来电详询
