【船用防浪阀】-（防浪阀CB/T3475-92，立式防浪阀CB/T3476-1992，可闭立式防浪阀CB/T3477-92）
型号标准：防浪阀CB/T3475-92、立式防浪阀CB/T3476-1992、可闭立式防浪阀CB/T3477-92；
类型：A型、B型、AS型、BS型防浪阀；
使用方法：【船用防浪阀】安装在船舶管路系统上，用料扎实，结构新颖，操作维护简便，产品符合相关国家及行业标准。
尺寸规格：DN50/65/80/100/125/150mm；
工作压力：0.1-1.6MPa;
适用介质：海水、淡水、污水等；
阀体材料：铸钢、铸锡青铜；
阀盖材料：铸钢、铸锡青铜；
阀盘材料：铸钢、铸锡青铜；
压板材料：锡青铜；
重量：9-50KG;
壁厚大小：5-11mm；

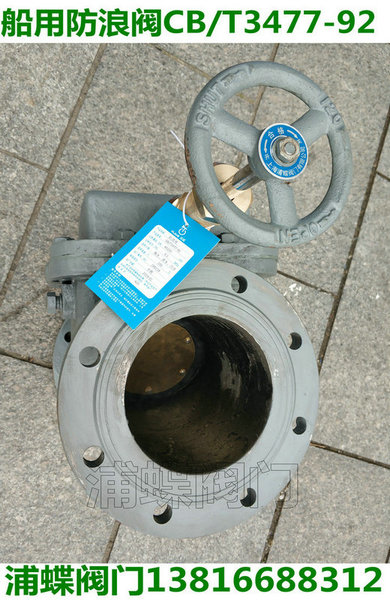

【船用防浪阀】图片：


可闭立式【船用防浪阀】A型、B型基本尺寸Dimensions
公称通径 结构尺寸   壁厚 法兰连接尺寸  螺栓
DN      H      Hi      H2      H3      L      Li      L2      青铜      铸钢      D      Di      D2      b      do      n介      Th
(mm)    　    　    　    　    　    　    　              　    　    　    　    　    　    　
  50     210     170     360     327     135     90     100      7 5        5     135     103     84     13     15     6     M14
  65     240     200     385     342     142     110     1 10      8 0        6     155     123     104     14     15     6     M14
  80     260     220     400     370     155     120     120      8 5        6     170     138     1 18     14     15     8     M14
  100      280      250      430      393      172      130      137      9 0        6     190     158     138     14     15     8     M14
  125      330      270      465      407      195      150      160      10 0        7     215     183     164     14     15     10     M14
  150      360      310      490      437      213      165      174      1 1 0        7     240     208     190     14     15     12     M14
【船用防浪阀】AS型、BS型基本尺寸Dimensions
公称通径   结构尺寸 壁厚 法兰连接尺寸 螺栓

DN      H      Hi      H2      H3      L      Li      L2      青铜      铸钢      D      Di      D2      b      do      n个      Th
(mm)    　    　    　    　    　    　    　          l    　    　    　    　    　    　    　
  50     210     170     360     327     135     90     100      7 5        5     140     1 10     90     16     14     4     M12
  65     240     200     385     342     142     110     1 10      8 0        6     160     130     1 10     16     14     4     M12
  80     260     220     400     370     155     120     120      8 5        6     190     150     128      18      18     4    M16
  100      280      250      430      393      172      130      137      9 0        6     210     170     148     18     18     4     M16
  125      330      270      465      407      195      150      160      10 0        7     240     200     178     20     18     8     M16
  150      360      310      490      437      213      165      174      1 1 0        7     265     225     202     20     18     8     M16
