数显便携式呼吸阀校验仪(使用方法)

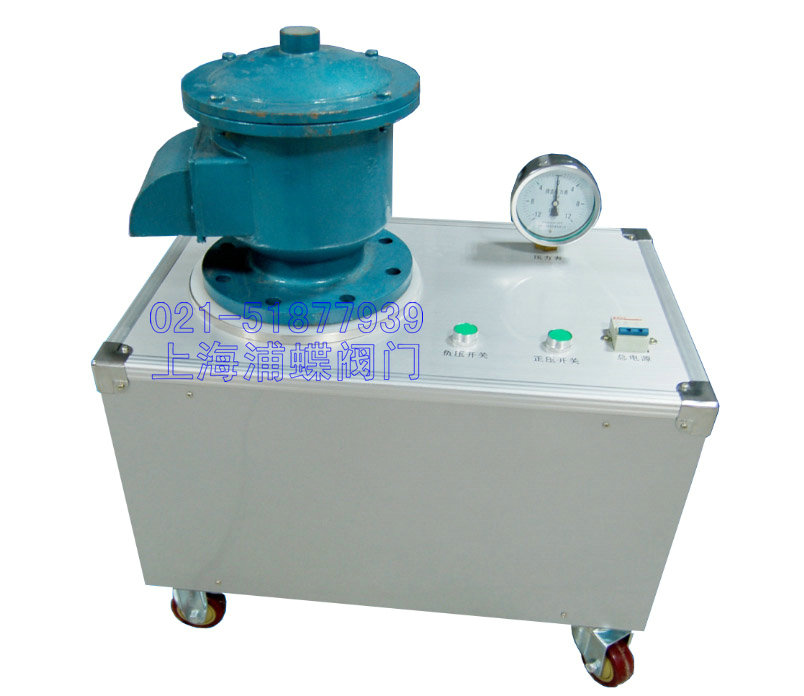

数显便携式呼吸阀校验仪用于校验各类呼吸阀的精密仪器,具有检测精度高，体积小,重量轻,方便携带等特性；呼吸阀校验仪,呼吸阀检测仪装卸方便；适用范围广,从DN25至DN300各类呼吸阀都可校验核准；具有在现场校验呼吸阀的呼出,吸入开启压力的特点,已在石油化工行业各类物资储备中心得到广泛应用.
(技术参数)
型号：YLSQ/YLHQ
|
序号 |
项 目 |
技 术 指 标 |
|
1 |
检测阀体口径范围 |
DN25～DN350mm的各类呼吸阀 |
|
2 |
测量压力范围 |
-2～5Kpa，-5～15Kpa（选配），-15～50Kpa（选配） |
|
3 |
测量精度 |
-2～5Kpa,±1%FS |
|
|
|
-5～15Kpa，±0.5%FS |
|
|
|
-15～50Kpa，±0.5%FS |
|
4 |
供电电压 |
AC220V |
|
5 |
外形尺寸 |
645×403×462（L×W×H，mm） |
|
6 |
重量 |
约40Kg
|
适用范围：石油化工，钢铁冶金，城建水利等行业；
检测认证：行业标准认证，满足机械部化工部标准需求；
产品编号：行业标准规范；
制造日期：新品出售；
(工作原理)
数显式呼吸阀校验仪的真空泵开关和空气泵开关均为点动开关.利用真空泵得到负压压力来检测呼吸阀的吸入开启压力,利用空气泵得到正压压力来检测呼吸阀的呼出开启压力,从而检出呼吸阀的吸入,呼出的压力值是否符合标准（目前国标SY/T0511-1996标准）,判定呼吸阀是否合格.
表1:数显式呼吸阀校验仪操作压力分级（SY/T0511-1996标准）
|
|
|
|
|
|
|
|
|
|
|
|
|
操作说明
5．1安装呼吸阀：将呼吸阀放置于检测底盘上，并垫上密封垫，无需紧固螺栓。
5．2插上电源（220V、50Hz）。
5．3呼吸阀校验：根据被检呼吸阀的型号及等级确定其操作压力压力（参见表1）。
表1：呼吸阀操作压力分级（见SY/T0511-1996标准）
|
操作压力Pa |
代号 |
|
+355,-295 |
A |
|
+980,-295 |
B |
|
+1765,-295 |
C |
|
注表中“+”号为正压,即表示“呼出”压力 “-”号为负压,即表示为“吸入”压力 |
5.3.1呼吸阀的呼出、吸入开启压力检测
A、快速判定该呼吸阀的好坏。
B．显示屏上显示“测正压、测负压、测正负压”。
C．触摸触摸屏上的测正负压数显框，仪器开始工作，仪器先开始测正压，观察数显数值，数显数值的读数随之向正压上升，当其读数达到被检呼吸阀的标称值（见表1）相对应时，呼吸阀开始动作，该数值恒定并被仪器所记录，对照标准判定该阀是否合格；仪器接着开始测负压，观察数显数值，数显数值的读数随之向负压减少，当其读数达到被检呼吸阀的标称值（见表1）相对应时，呼吸阀开始动作，该数值恒定并被仪器所记录，对照标准判定该阀是否合格。 |
(供应商)
上海浦蝶供应各类呼吸阀校验仪、呼吸阀、阻火器、燃气阀门、燃油阀门系列产品。
|
