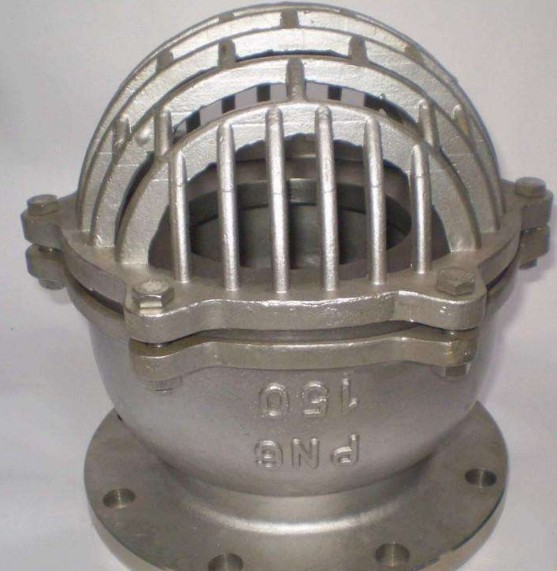

不锈钢底阀,H42不锈钢底阀
阀门类型：不锈钢底阀
阀门型号：H42X,H42W
尺寸规格：DN15-500mm
安装形式：法兰式
压力等级：0.6-1.6MPa
主体材质：不锈钢304，316等；
产品铭牌：浦蝶
不锈钢底阀,H42不锈钢底阀属于节能型阀门,安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。
结构原理
H42X不锈钢底阀由阀体，阀瓣，阀盖，衬套，密封圈等零件组成，详见下图水源的水从阀盖进入阀体。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。
性能规范
适用介质：水、油、及非腐蚀性介质
适用温度：≤80 ℃
主要密封材料：灰铸铁、丁腈橡胶
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992
零件材料
| 零件名称 |
材料 |
| 阀体、阀盖、阀瓣 |
灰铸铁、铸钢、不锈钢 |
| 密封圈 |
橡胶 |
| 垫片 |
石棉板 |
不锈钢底阀,H42不锈钢底阀尺寸结构图:
售后订购（021-34556223）：
1：咨询订购产品需提供产品类别，型号，规格，材质种类，压力等级，技术要求，也可提供产品的旧图给客服人员，以便准确获取报价及供货周期；
2：浦蝶公司销售产品均实行产品质量三包，质保期内包退、包换、保修；
3：产品参数、尺寸、图片仅供用户选型参考，如有特殊需求请及时提出，所有产品报价有效期为1个月（报价日起算），请及时确认沟通。 |
