美标气动球阀,美标气动法兰球阀
阀门类型:美标气动球阀
阀门型号:Q641F
尺寸规格:1/2 ~ 16 "(DN15-DN400)
安装形式:法兰式
压力等级:150-300-600LB
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品铭牌:浦蝶
概述
美标气动球阀,美标气动法兰球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。气动球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。气动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
美标气动球阀,美标气动法兰球阀（单作用气缸）（双作用气缸）无泄漏、重量轻、体积小。在实际运用中，它具有开关灵活、易损耗低、降低阀门维修工的劳动强度、节约维修资金作用。气动阀结构简单，使用寿命长，适用于几乎所有介质、耐高温、耐化学腐蚀。
技术规范：美标
设计标准：API6D API608
结构长度：ASME B16.10
连接法兰：ASME B16.5
试验与检验：API6D API598
Q641F-150LB ANSI flanged ball valves pneumatic design criteria:
Technical Specifications: American Standard
Design Standards: API6D API608
Structure Length: ASME B16.10
Flange: ASME B16.5
Test and Inspection: API6D API598
Q641F-150LB美标气动法兰球阀性能规范：
公称压力：150-300-600LB
强度试验：3.0，7.5，15Mpa
密封试验：2.2，5.5，11Mpa
上密封试验：2.2，5.5，11Mpa
气密封试验：0.6Mpa
公称通经：1/2~16”(DN15-DN400)
主体材料：CF8，CF8M，CF3，CF3M，WCB，WCC，A105
适用介质：水、油、气、化工、电站等
适用温度：-29℃~425℃
Q641F-150LB ANSI flange pneumatic valve performance specifications:
PN: 150-300-600LB
Strength test: 3.0,7.5,15Mpa
Sealing test: 2.2,5.5,11Mpa
The seal test: 2.2,5.5,11Mpa
Gas seal test: 0.6Mpa
Nominal by: 1/2 ~ 16 "(DN15-DN400)
Body Material: CF8, CF8M, CF3, CF3M, WCB, WCC, A105
Suitable medium: water, oil, gas, chemical, power plants, etc.
Temperature: -29 ℃ ~ 425 ℃
美标气动球阀,美标气动法兰球阀特点
1、流体阻力小，气动法兰球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、气动球阀阀体装有止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、气动球阀阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且密封能力随着介质压力的增高而增大。
4、气动球阀阀杆密封可靠，由于阀杆只作回转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故气动球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
美标气动球阀,美标气动法兰球阀气动执行器
采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
| 美标气动球阀执行器技术参数 |
美标气动球阀阀体参数 |
| 类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN15～200mm |
| 气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
| 输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
不锈钢 |
| 单作用：7N·M～2668N·M |
阀体材质 |
球墨铸铁、碳钢、304/316/316L不锈钢 |
| 工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
球体材质 |
304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
PTFE、PPL、金属密封 |
| 动作范围 |
0～90°±5° |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
| 接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
适用介质 |
水、石油、粘性流体、浆料、强氧化性介质等 |
| GTD110～GTD350/ATD100～200 G1/4″ |
| 阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特 点 |
连线简单，结构紧凑、阻力小、动作稳定 |
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。

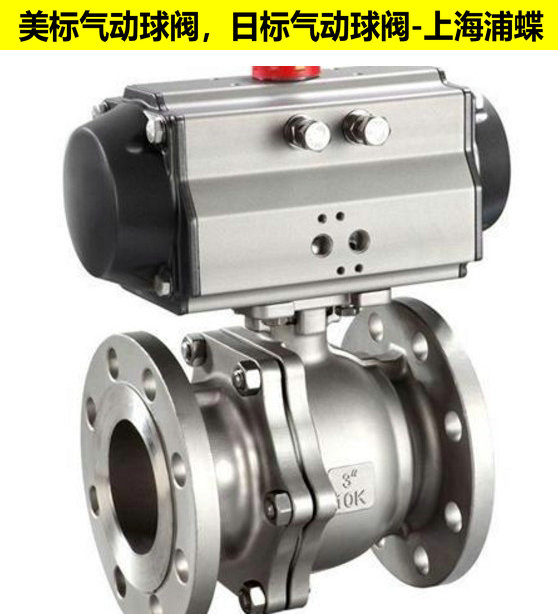

美标气动球阀,美标气动法兰球阀图片：

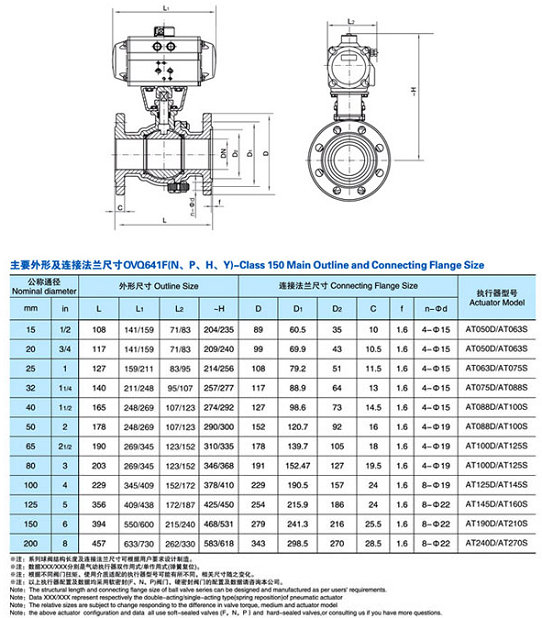

美标气动球阀,美标气动法兰球阀参数尺寸图：
售后订购：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通. |
