浮球疏水阀,CS41H浮球式蒸汽疏水阀
阀门类型:浮球疏水阀
阀门型号:CS41H,CS11H
尺寸规格:DN15-150mm
安装形式:法兰式,螺纹式
压力等级:1.6-4.0MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品铭牌:浦蝶
产品介绍：浮球疏水阀,CS41H浮球式蒸汽疏水阀是蒸汽系统中应用广泛的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平，能将蒸汽管道网及供热设备中的凝结水及时排出，并组织蒸汽泄漏，该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。
结构特点：1、能连续排水性能稳定，排水量大，漏气率小，背压率高。
2、不锈钢空心自由浮球是阀门唯一的主要部件，采用不锈钢高精度研磨的圆浮球，
3、内部零件，均为不锈钢，抗腐蚀、耐磨损、使用寿命长。
浮球疏水阀,CS41H浮球式蒸汽疏水阀主要零部件
| 序号 |
名称 |
材料 |
| 1 |
阀体 |
WCB |
| 2 |
浮球 |
304 |
| 3 |
封圈 |
2Cr13 |
| 4 |
尾螺 |
2Cr13 |
| 5 |
并冒 |
2Cr13 |
| 6 |
平垫圈 |
H62 |
| 7 |
平垫圈 |
H62 |
| 8 |
挡圈 |
65Mn |
| 9 |
滤网 |
304 |
| 10 |
螺母 |
45 |
| 11 |
螺柱 |
35CrMoA |
| 12 |
石墨封圈 |
304+石墨 |
| 13 |
阀盖 |
A105 |
| 14 |
螺堵头 |
2Cr13 |
| 15 |
阀座 |
Q235 |
| 16 |
磨合膨胀片 |
304 |
| 17 |
弹簧 |
304 |
| 18 |
保护套 |
304 |
浮球疏水阀,CS41H浮球式蒸汽疏水阀外形尺寸
产品型号
Produstion Type |
口径 |
尺寸Dimensions |
| DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
| 20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
| 25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
CS41H-16C、25 C、40C
CS41H-16D、25 D、40D |
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
| 32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
| 40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
| 50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
CS41H-16C、25C
CS41H-16F、25F |
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
| 65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
| 80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
| 100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
| 125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
| 150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |

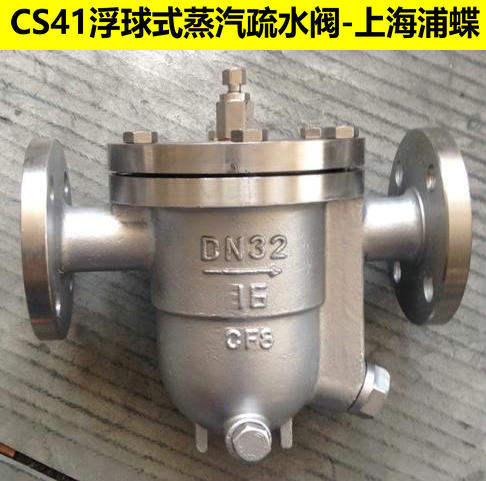

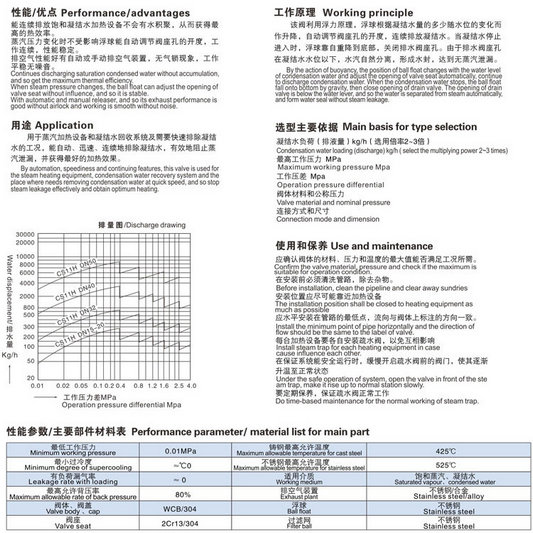

浮球疏水阀,CS41H浮球式蒸汽疏水阀图片：

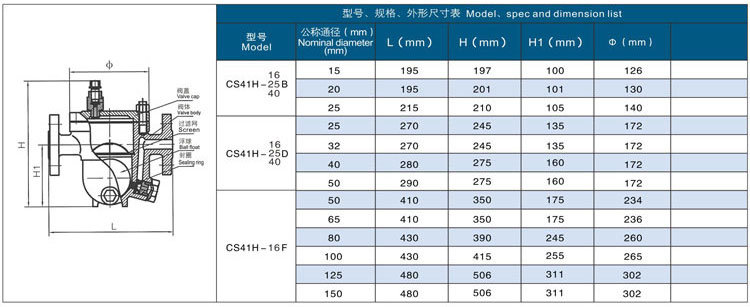

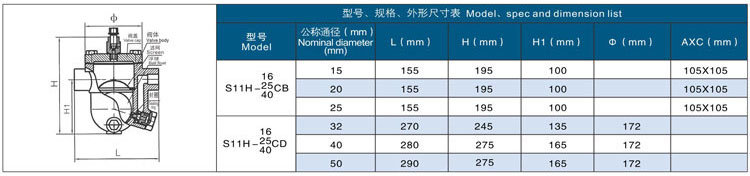

浮球疏水阀,CS41H浮球式蒸汽疏水阀参数尺寸图：

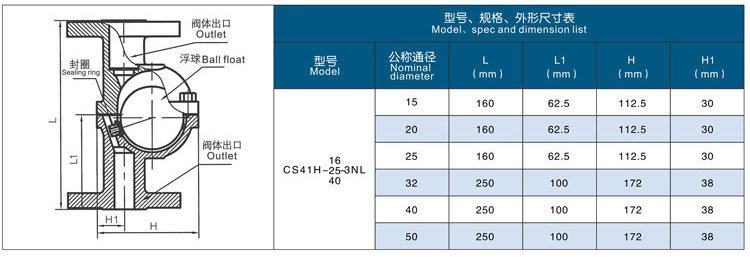

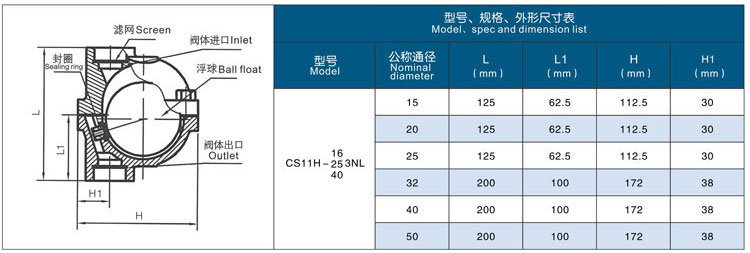

立式浮球疏水阀,CS41H浮球式蒸汽疏水阀尺寸图：
售后订购：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通. |
