双向压蝶阀,双向压法兰蝶阀
阀门类型:双向压蝶阀
阀门型号:DS373H,DS343H
尺寸规格:DNm50-1400m
安装形式:对夹式,法兰式
压力等级:1.0-6.4MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品铭牌:浦蝶
双向压蝶阀,双向压法兰蝶阀采用了“斜置椭圆蝶板径向动平衡密封系统”可靠地实现了蝶阀密封零泄漏，是真正具有国际领先水平的高科技新产品。该产品成批生产后，创造了良好的经济效益和和社会效益，并被国内外广大用户选用，深受欢迎。
双向压蝶阀,双向压法兰蝶阀结构特点
该蝶阀在蝶板启闭过程中，实现了蝶板密封圈和阀座密封面之间的无摩擦、卡挤，密封面上的压力角大于摩擦角，采用了“径向动平衡密封系”设计，是蝶板开启阻力极低。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成，逐点接触和逐点脱离，快速准确实现关闭接触自动相吻合的密封动作。全金属硬密封蝶阀由于密封面采用整体金属密封，经过高精度机械加工行程椭圆形截面密封环，它与阀座金属密封面组成密封副。这种密封结构，在高压下不产生塑性变形，在高温或低温下，不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象，彻底解决了传统蝶阀密封面结构不合理引起泄露、大大提高了阀门密封性能可靠性。
双向压蝶阀,双向压法兰蝶阀适用范围
本阀门适用于高、中、低，高温、低温的管道中作闭路密封装置、节流装置和调节装置。广泛用于石油、化工、冶金、矿山、电力、能源、交通、农田、水力、建筑等行业。特别适用密封性较为严格的工况，例如煤气管道上，也适用于水、蒸汽、油品、空气、电力、尘气、酸类等腐蚀性介质。
双向压蝶阀,双向压法兰蝶阀图片：
采用标准
|
设计标准 |
GB/T12238-1989；JB/T8527-1997 |
|
法兰连接尺寸 |
GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000 |
|
结构长度 |
GB/T12221-1989 |
|
压力试验 |
GB/T13927-1992；JB/T9092-1999 |
主要技术参数
|
公称通径 |
DN（mm） |
50～1200 |
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 |
|
驱动方式 |
蜗杆蜗轮传动、气传动、电传动 |
|
适用温度 |
碳钢:-29℃～425℃ 不锈钢-40℃～600℃ |
主要零件材料
|
零件名称 |
材料 |
|
阀体 |
铸铁、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
轴承 |
奥氏体不锈钢、304氮化 |
|
填料 |
柔性石墨 |
主要外形连接尺寸
|
公称通径 |
结构长度 |
外形尺寸 |
连接尺寸(标准值) |
|
L |
H |
D343H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|
毫米 |
英寸 |
法兰 |
对夹 |
H1 |
A1 |
B1 |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
|
50 |
2 |
108 |
43 |
112 |
350 |
180 |
200 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
21/2 |
112 |
46 |
115 |
370 |
180 |
200 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
|
80 |
3 |
114 |
64 |
120 |
380 |
180 |
200 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
4 |
127 |
64 |
138 |
420 |
180 |
200 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
|
125 |
5 |
140 |
70 |
164 |
460 |
180 |
200 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
|
150 |
6 |
140 |
76 |
175 |
555 |
270 |
280 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
|
200 |
8 |
152 |
89 |
208 |
605 |
270 |
280 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
|
250 |
10 |
165 |
114 |
243 |
680 |
270 |
280 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
|
300 |
12 |
178 |
114 |
283 |
800 |
380 |
420 |
400 |
395 |
12-22 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
|
350 |
14 |
190 |
127 |
310 |
835 |
380 |
420 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
|
400 |
16 |
216 |
140 |
340 |
915 |
450 |
470 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
|
450 |
18 |
222 |
152 |
380 |
960 |
480 |
490 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
|
500 |
20 |
229 |
152 |
410 |
1020, |
480 |
490 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
715 |
650 |
20-33 |
|
600 |
24 |
267 |
154 |
470 |
1225 |
480 |
490 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
|
700 |
28 |
292 |
165 |
550 |
1355 |
640 |
660 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
|
800 |
32 |
318 |
190 |
640 |
1470 |
640 |
660 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
|
900 |
36 |
330 |
203 |
710 |
1545 |
750 |
860 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
|
1000 |
40 |
410 |
216 |
770 |
1795 |
850 |
900 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
|
1200 |
48 |
470 |
254 |
890 |
1965 |
850 |
900 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |

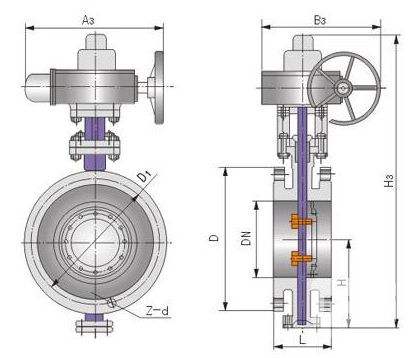

双向压蝶阀,双向压法兰蝶阀技术图纸：
