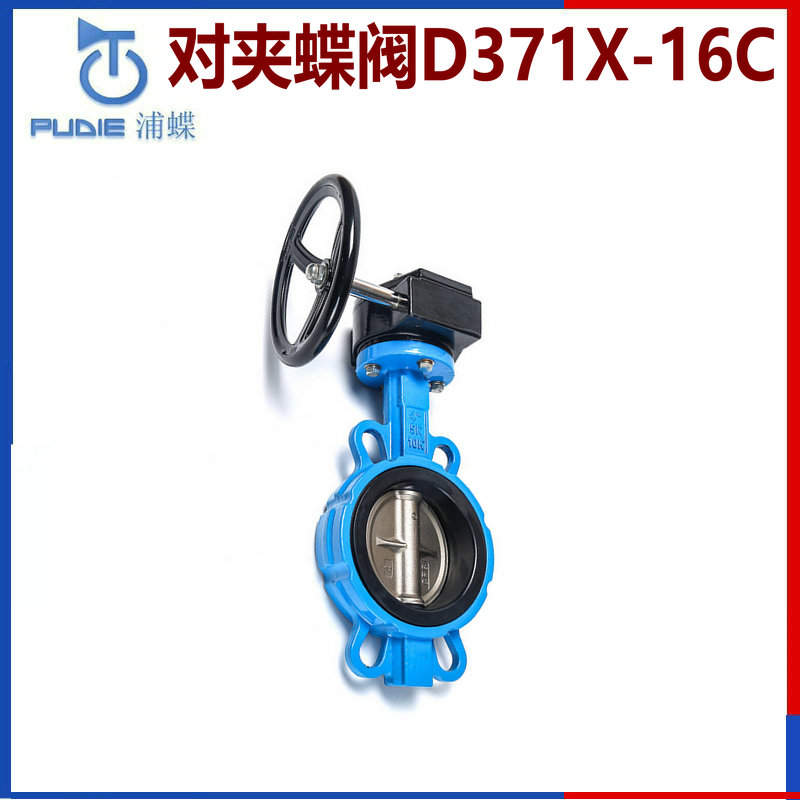

  产品名称: 【对夹式软密封蝶阀】上海浦蝶对夹蝶阀系列产品
  产品型号: D71X、D371X


  咨询电话:021-34556223 51877939 陈先生,林先生,赖先生,李小姐
 相关产品
 【电动法兰软密封蝶阀】上海浦蝶电动蝶阀系列产品
 【气动法兰橡胶蝶阀】上海浦蝶气动蝶阀系列产品
 【法兰式软密封蝶阀】上海浦蝶法兰蝶阀系列产品
 【对夹式单偏心软密封蝶阀】上海浦蝶对夹蝶阀系列产品


【对夹式软密封蝶阀】-上海浦蝶阀门有限公司
产品型号: D71X、D371X
产品口径: DN50~1200
产品压力: 0.6MPa~1.6MPa
产品材质: 铸铁、铸钢、不锈钢等

一、【对夹式软密封蝶阀】概述

  本厂生产的对夹式软密封蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

二、【对夹式软密封蝶阀】特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

三、【对夹式软密封蝶阀】主要结束参数

公称通经DN(mm)
50~2000
50~1600
公称药理PN(MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

四、【对夹式软密封蝶阀】主要零部件材料

零件名称
材料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨

五、【对夹式软密封蝶阀】执行标准

制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92

六、【对夹式软密封蝶阀】主要外形连接尺寸                            单位:mm

DN
L
H
HO
A
B
0.6MPa
1.0MPa
1.6MPa
DO
n-d
DO
n-d
DO
n-d
50
43
63
235
270
110
110
4-14
125
4-18
125
4-18
65
46
70
250
270
110
130
4-14
145
4-18
145
4-18
80
46
83
275
270
110
150
4-18
160
8-18
160
8-18
100
52
105
316
270
110
170
4-18
180
8-18
180
8-18
125
56
115
340
310
110
200
8-18
210
8-18
210
8-18
150
56
137
376
310
110
225
8-18
240
8-22
240
8-22
200
60
164
430
353
150
280
8-18
295
8-22
295
8-22
250
68
206
499
353
150
335
12-18
350
12-22
355
12-26
300
78
230
570
380
150
395
12-22
400
12-22
410
12-26

【对夹式软密封蝶阀】【价格】【更多参数和供应信息请来电详询】
