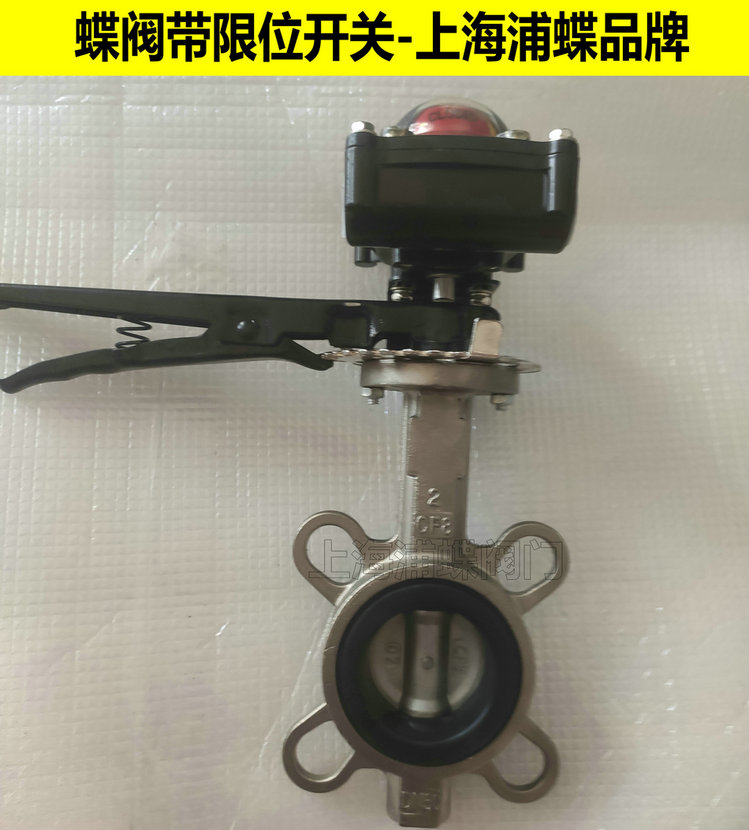

带限位开关手动蝶阀，工作原理，结构图片
带限位开关手动蝶阀产品满足工业及行业标准，适合多类工况需要，使用维护便捷，产品种类规格齐全，选材多样，安装调试精准，产品密封结实有效，款式新颖,防腐好，可按实际工作压力，工作环境，工艺参数定做,以下为该产品的图文信息：
阀门类型:硬密封蝶阀；
阀门型号:D373W；
尺寸规格:DN40-1600mm；
安装形式:对夹式，法兰式；
压力等级:1.6-6.4MPa；
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品供应商:上海浦蝶；

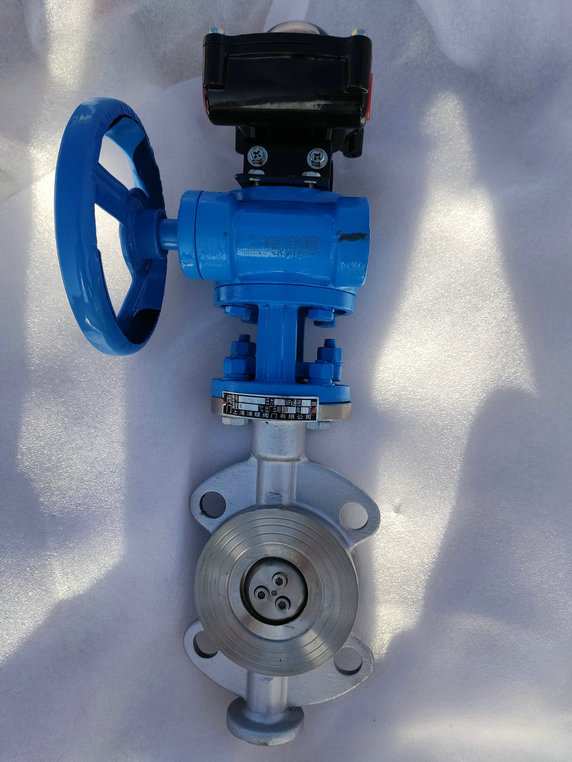

安装结构图片：
原理作用：
带限位开关手动蝶阀的启闭件是个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。
三偏心蝶阀指阀杆轴心同时偏离碟片中心及本体中心，且密封副为斜椎的蝶阀。
带限位开关手动蝶阀采用个"U"型不锈钢密封圈，内部精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能好的目的。
性能特点：
①金属硬密封蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
②对夹式硬密封蝶阀采用不锈钢"U"型密封圈，具有定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
③对夹式蝶阀的三维偏心距，经过严格的计算，"U"型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
④蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
⑤对夹式硬密封蝶阀结构独特，"开关"仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
⑥金属硬密封蝶阀耐高温、耐低温、耐腐蚀性。
售后订购及报价：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限，产品标注的价格仅供参考，具体报价请咨询本公司销售人员,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通.
