1.【电液动刀闸阀Z273H-16C】主要性能规范
公称压力（MPa）
Normal Pressure | 0.6、1.0、1.6 (150LB) | 壳体试验（MPa）
Shell Test | 0.9、1.5、2.4 | 密封试验（MPa）
Seal Teat | 0.66、1.1、1.8 | 工作温度
Working Temperation | ≤100℃ | 使用介质
Applicable Medium | 纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion |
2.【电液动刀闸阀】主要零部件材质
体、盖
Body、Bonnet | 不锈钢、碳钢、灰铸铁S.S、C.S、C.I | 闸板
Disc | 碳钢、不锈钢C.S、S.S | 阀杆
Stem | 不锈钢S.S | 密封面
Sealing | 橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy |

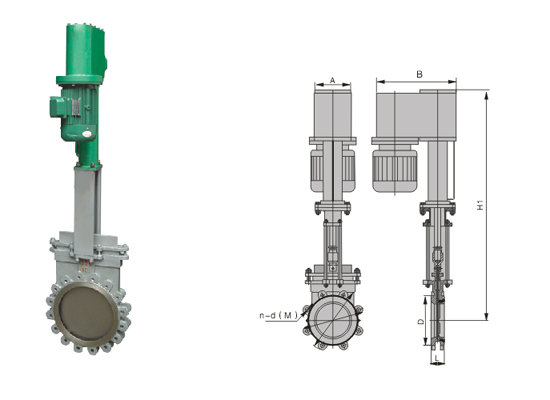

3.【电液动刀闸阀】主要外形及连接尺寸
| DN | L | D | D1 | A | B | | H | | mm | in | | 50 | 2
| 48
| 165
| 120.5
| 160 | 320 | 4-19 | 699 | | 65 | 21/2 | 48 | 180 | 139.5 | 759 | | 80 | 3 | 50 | 195 | 152.5 | 783 | | 100 | 4 | 50 | 218 | 190.5 | 8-19 | 846.5 | | 125 | 5 | 57 | 255 | 216 | 360 | 8-22 | 975 | | 150 | 6 | 57 | 280 | 241.5 | 1055 | | 200 | 8 | 70 | 342
| 298.5 | 200 | 430 | 1282.5 | | 250 | 10 | 70 | 402 | 362 | 12-25 | 1421.5 | | 300 | 12 | 76 | 480 | 432 | 1656.5 | | 350 | 14 | 76 | 530 | 476 | 12-20 | 1820 | | 400 | 16 | 89 | 594 | 539.5 | 16-29 | 2003.5 | | 450 | 18 | 89 | 635 | 578 | 16-32 | 2198 | | 500 | 20 | 114 | 680 | 635 | 20-32 | 2374 | | 600 | 24 | 114 | 805 | 749.5 | 250 | 530 | 2035 | 2799 |
