1.【不锈钢气动刀闸阀PZ673W】主要性能规范
公称压力（MPa）
Normal Pressure | 0.6、1.0、1.6 (150LB) | 壳体试验（MPa）
Shell Test | 0.9、1.5、2.4 | 密封试验（MPa）
Seal Teat | 0.66、1.1、1.8 | 工作温度
Working Temperation | ≤100℃ | 使用介质
Applicable Medium | 纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion |
2.【气动刀闸阀】主要零部件材质
| 体、盖Body、Bonnet | 不锈钢、碳钢、灰铸铁
S.S、C.S、C.I | | 闸板Disc | 碳钢、不锈钢
C.S、S.S | | 阀杆Stem | 不锈钢
S.S | | 密封面Sealing | 橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy |

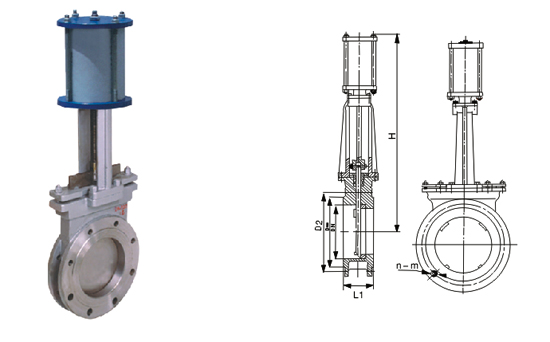

3.【不锈钢气动刀闸阀PZ673W】主要外形及连接尺寸
| DN | L | D | D1 | n-d | H | □a×a | | 50 | 48 | 165 | 125 | 4-18 | 547 | 80×80 | | 65 | 48 | 180 | 145 | 607 | | 80 | 50 | 195 | 160 | 632 | 100×100 | | 100 | 50 | 218 | 180 | 8-18 | 742 | 115×115 | | 125 | 57 | 255 | 210 | 820 | 145×145 | | 150 | 57 | 280 | 240 | 900 | | 200 | 70 | 342 | 295 | 8-23 | 1130
| 220×220 | | 250 | 70 | 402 | 350 | 12-23 | 1252 | | 300 | 76 | 480 | 400 | 1480 | 270×270 | | 350 | 76 | 530 | 460 | 16-23 | 1643 | | 400 | 89 | 594 | 515 | 16-25 | 1776 | | 450 | 89 | 635 | 565 | 20-25 | 1970 | | 500 | 114 | 680 | 620 | 2157 | 340×340 | | 600 | 114 | 805 | 725 | 20-30 | 2476 |
本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k 【不锈钢气动刀闸阀PZ673W】【价格】【参数】【供应信息】请来电详询
|
