产品名称： |
梅花型气动刀闸阀 |
| |
产品型号： |
PZ673W |
| |
|
| |
 |
| |
咨询电话：021-34556223,34556225 销售部 |
|
|
 |
|
1.【梅花型气动刀闸阀】主要性能规范
公称压力（MPa）
Normal Pressure | 0.6、1.0、1.6 (150LB) | 壳体试验（MPa）
Shell Test | 0.9、1.5、2.4 | 密封试验（MPa）
Seal Teat | 0.66、1.1、1.8 | 工作温度
Working Temperation | ≤100℃ | 使用介质
Applicable Medium | 纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion |
2.【梅花型气动刀闸阀】主要零部件材质
体、盖
Body、Bonnet | 不锈钢、碳钢、灰铸铁S.S、C.S、C.I | 闸板
Disc | 碳钢、不锈钢C.S、S.S | 阀杆
Stem | 不锈钢S.S | 密封面
Sealing | 橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy |

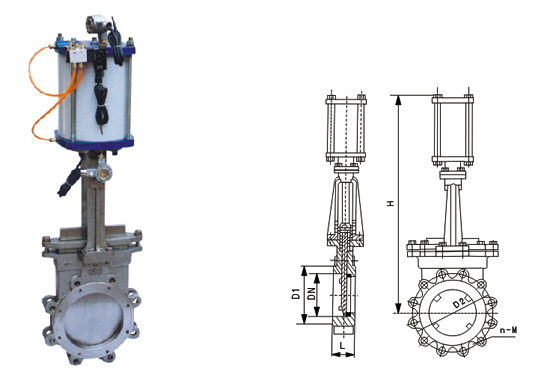

3.【梅花型气动刀闸阀】主要外形及连接尺寸
| DN | L | D | D1 | n-d | H | □a×a | | mm | in | | 50 | 2
| 48
| 165
| 120.5
| 4-19 | 547
| 80×80 | | 65 | 21/2 | 48 | 180 | 139.5 | 607 | | 80 | 3 | 50 | 195 | 152.5 | 632 | 100×100 | | 100 | 4 | 50 | 218 | 190.5 | 8-19 | 742 | 115×115 | | 125 | 5 | 57 | 255 | 216 | 8-22 | 820 | 145×145 | | 150 | 6 | 57 | 280 | 241.5 | 900 | | 200 | 8 | 70 | 342
| 298.5 | 1130 | 220×220 | | 250 | 10 | 70 | 402 | 362 | 12-25 | 1252 | | 300 | 12 | 76 | 480 | 432 | 1480 | 270×270 | | 350 | 14 | 76 | 530 | 476 | 12-29 | 1643 | | 400 | 16 | 89 | 594 | 539.5 | 16-29 | 1776 | | 450 | 18 | 89 | 635 | 578 | 16-32 | 1970 | | 500 | 20 | 114 | 680 | 635 | 20-32 | 2157 | 340×340 | | 600 | 24 | 114 | 805 | 749.5 | 20-35 | 2476 |
本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k 【梅花型气动刀闸阀】【价格】【参数】【供应信息】请来电详询
|
|
|
|
