双向密封刀闸阀,手动双向密封刀闸阀
阀门类型:双向密封刀闸阀
阀门型号:SZ73H
尺寸规格:DN50-1200mm
安装形式:法兰式
压力等级:1.0-2.5MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品供应商:上海浦蝶
双向密封刀闸阀：阀体采用一体式结构，杜绝阀体渗漏，密封垫片老化等一系列问题，使用寿命更长，维护更简单；采用阀体底部密封，阀腔内无凹槽，不易堵塞、无残留，管道清洗方便，法兰密封面镶O型圈，无须另配法兰垫片，安装简单方便，磨擦系数小，启闭灵活，该系列刀闸阀可配手动、电动、气动、电液动、液动、伞齿轮传动等诸多执行器，以满足不同工矿要求使用。
双向密封刀闸阀填料密封：石墨盘根，四氟盘根。
| 双向密封刀闸阀产品特点 |
1、阀门采用整体式设计，，流体阻力小，操作灵活方便。
2、双向密封刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。 |
| 双向密封刀闸阀设计标准 |
|
法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch 压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16 |
| |
双向密封刀闸阀技术参数
|
公称通径/Norminal Diameter： |
DN50-600 2"-24" |
|
压力等级/Pressure rating： |
0.6MPa、1.0MPa、1.6MPa、ASME CLASS 150LB |
|
试压标准/Pressure test： |
DN50-200 (2"～8") 1.0Mpa |
|
DN250-400 (10"-16" ) 0.6Mpa |
|
DN450-600 (18"～24" ) 0.5Mpa |
|
适用温度/Suitable Temperature： |
-20℃～+120℃ |
|
泄漏等级/Leakage Level： |
EPDM 软密封 A级（零泄漏）
EPDM sealing A level (0 leakage) |

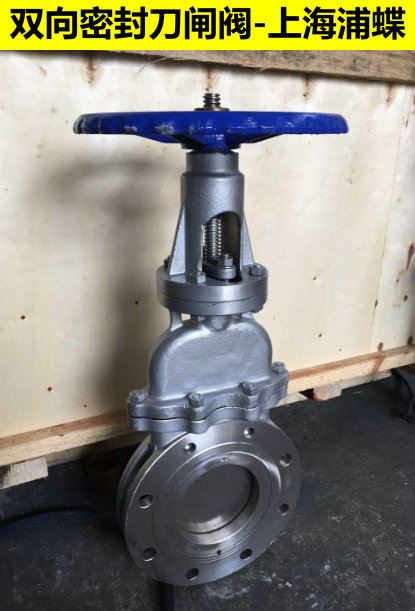

双向密封刀闸阀产品图片：
