电动刀闸阀,电动不锈钢刀型闸阀
阀门类型:电动刀闸阀
阀门型号:PZ973,PZ943
尺寸规格:DN50-900mm
安装形式:法兰式
压力等级:1.0-2.5MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品供应商:上海浦蝶
电动刀闸阀特点及优点:电动刀型闸阀配有电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭主要由左、右阀体、密封有金属对金属硬密封,金属对聚胺脂,带增强的PTFE软密封、闸板、钢螺母、阀杆、支架、电动装置等件组成。
电动刀闸阀电动装置参数
电源：AC380V、50HZ。
标准型：标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65，可直接用于户外。
防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。
防爆型（EX）：防爆等为DⅡBT4/DⅡCT4。
环境温度：-20℃~40℃
可选：配电气控制器
电动不锈钢刀型闸阀特点
1、启闭迅速，平衡可靠，自动化程度高。
2、装高度及位置不受限制。
3、用防爆型电动装置，在各种环境中可以正常工作。
4、有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。
| 电动刀闸阀产品特点 |
1、阀门采用整体式设计，，流体阻力小，操作灵活方便。
2、电动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。 |
| 电动刀闸阀设计标准 |
|
法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch 压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16 |
| |
电动刀闸阀规格
尺寸范围:
|
DN50~600mm NPS 2”-24” （大口径按需定制） |
| 最大工作压力： |
DN50~DN250: 10Bar NPS2~NPS10：150Psi
DN300~DN450: 7Bar NPS12~NPS18：90Psi
DN500~DN600: 4Bar NPS20~NPS24：60Psi |
| 使用温度： |
-29...+800℃ |
密封等级：
|
硬密封IV级密封
软密封VI级密封
试压标准参照 MSS SP-81 |
阀体材质：
|
铸钢, 不锈钢, 特殊材质 |
阀芯/阀杆材质:
|
不锈钢硬化处理, 特殊材质硬化处理
|
阀座材质:
|
不锈钢硬化处理
EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C) |
| 结构长度: |
MSS SP-81 |
法兰标准:
|
GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1 |
应用范围:
|
制浆造纸，污水处理，食品饮料，化工行业，能源行业，钢铁行业等 |

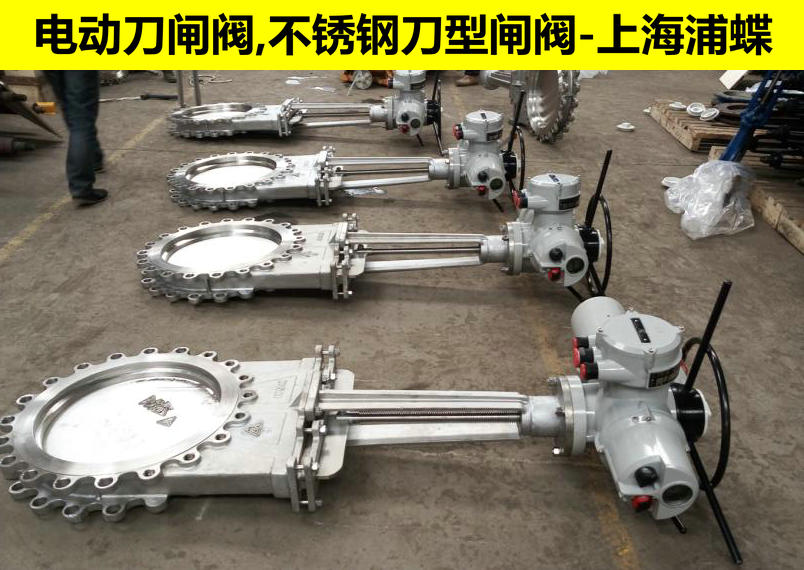

电动刀闸阀产品图片：

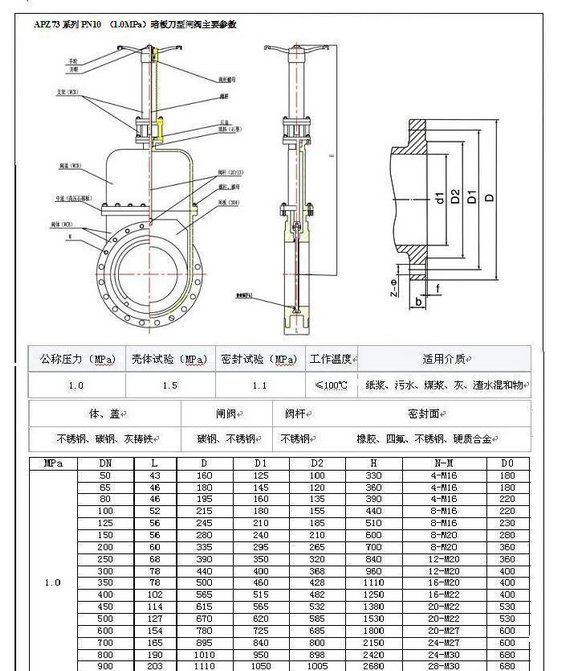

电动刀闸阀技术参数尺寸图：
电动刀闸阀售后订购：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通. |
