插板阀,气动插板阀
阀门类型:插板阀
阀门型号:PZ673X,PZ673F,PZ673H,PZ673Y
尺寸规格:DN50-1200mm
安装形式:法兰式
压力等级:1.0-2.5MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品供应商:上海浦蝶
插板阀,气动插板阀通过配用电磁阀可完成开关控制，配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等材质。气动刀闸阀,气动插板阀特别适合造纸行业、化工、煤炭、污水、制糖等行业。
插板阀,气动插板阀可选附件
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关。
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
| 插板阀,气动插板阀产品特点 |
|
1、阀门采用整体式设计，，流体阻力小，操作灵活方便。
2、气动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。 |
|
插板阀,气动插板阀设计标准 |
|
法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch 压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16 |
插板阀,气动插板阀规格参数
| 尺寸范围: |
DN50~600mm NPS 2”-24” （大口径按需定制） |
| 最大工作压力： |
DN50~DN250: 10Bar NPS2~NPS10：150Psi
DN300~DN450: 7Bar NPS12~NPS18：90Psi
DN500~DN600: 4Bar NPS20~NPS24：60Psi |
| 使用温度： |
-29...+800℃ |
密封等级：
|
硬密封IV级密封
软密封VI级密封
*试压标准参照 MSS SP-81 |
| 阀体材质： |
铸钢, 不锈钢, 特殊材质 |
| 阀芯/阀杆材质: |
不锈钢硬化处理, 特殊材质硬化处理 |
| 阀座材质: |
不锈钢硬化处理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C) |
| 结构长度: |
MSS SP-81 |
| 法兰标准: |
GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1 |
| 应用范围: |
制浆造纸，污水处理，食品饮料，化工行业，能源行业，钢铁行业等 |
产品特点：
1.阀体：
a)刀闸阀采用整体式结构，超薄阀体，全通径流量，最大程度避免了介质外漏，流量损失，并且便于安装使用。
b)阀体流道底部采用固定导向爪来固定闸板，取代了沟槽设计，从而避免了介质积存导致阀门关闭时产生卡渣现象。
2.阀芯：
a)闸板底部采用刀型圆弧设计，因此闸板活动时对介质具有很强的剪切作用和优异的密封效果。
b)闸板采用PTFE点式导向，摩擦力小，避免了对闸板造成损伤。
c)闸板厚度可以根据实际管道压力进一步加厚。
3.阀座：
a)阀门采用了可更换式阀座设计（非本体式密封），密封面磨损后只需更换阀座，大大方便了阀门后期的维护，延长了阀门的使用寿命，从而降低了设备成本。
b)可更换式阀座设计采用阀座盖对阀座进行固定预紧，当阀座密封面密封不严，通过对阀座压盖固定螺丝进行调整可以改善密封效果。
4. 其他：
a) 双轴承设计大大减小了阀门的扭矩，便于阀门的启闭。

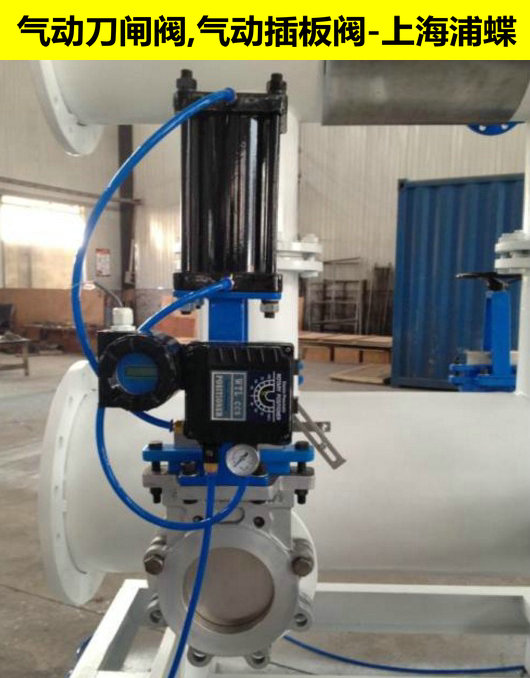

插板阀,气动插板阀产品图片：
售后订购：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通. | |
